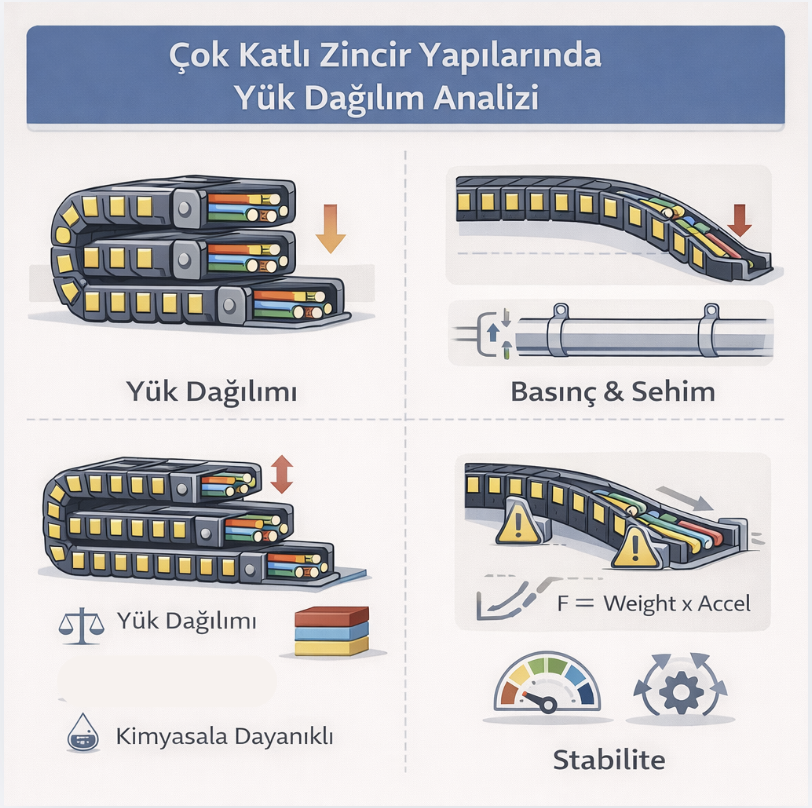

Çok Katlı Zincir Yapılarında Yük Dağılım Analizi

Çok Katlı Zincir Yapılarında Yük Dağılım Analizi

Çok katlı enerji zinciri sistemleri, yüksek kablo yoğunluğu ve uzun strok mesafesi gerektiren uygulamalarda tercih edilir. Ancak katman arttıkça sistemin mekanik davranışı karmaşıklaşır. Yük yalnızca toplam ağırlık değildir; katlar arasında nasıl dağıldığı belirleyicidir.

Doğru yük analizi yapılmadan tasarlanan çok katlı zincir sistemlerinde erken aşınma, ray deformasyonu ve kablo hasarı kaçınılmazdır.

1. Çok Katlı Yapının Mekanik Mantığı

Tek katlı zincirde yük dağılımı nispeten homojendir.
Çok katlı sistemde ise:

  • Üst kat alt kat üzerinde basınç oluşturur

  • Alt kat tüm yapının yükünü taşır

  • Katmanlar arası sürtünme oluşur

Bu nedenle yük analizi kat bazlı yapılmalıdır.

2. Toplam Yük Hesabı

Toplam sistem yükü şu şekilde hesaplanır:

Toplam Yük (kg/m) = Zincir Ağırlığı + Kablo Ağırlığı

Ancak çok katlı sistemde alt katın taşıdığı efektif yük:

Alt Kat Yükü = (Kat Sayısı × kg/m)

Örnek:

Kat başına yük: 12 kg/m
3 katlı sistem

Alt kat yükü = 36 kg/m

Bu değer ray tasarımını doğrudan etkiler.

3. Basınç ve Temas Gerilmesi

Katlar üst üste çalıştığında temas yüzeylerinde basınç oluşur.

Basınç arttıkça:

  • Sürtünme yükselir

  • Aşınma hızlanır

  • Motor yükü artar

Bu nedenle:

  • Katlar arası düşük sürtünmeli yüzey tercih edilmelidir

  • Ray yüzeyi düzgün olmalıdır

  • Zincir genişliği yeterli seçilmelidir

4. Sehim Analizi

Çok katlı yapıda sehim yalnızca üst katın eğilmesi değildir.

Serbest açıklıkta:

  • Üst kat aşağı yönlü eğilir

  • Alt kat basınç altında çalışır

  • Orta kat sıkışma yaşayabilir

Serbest taşıma uzunluğu mutlaka üretici verileri ile karşılaştırılmalıdır.

Uzun strok sistemlerde kaymalı destek zorunludur.

5. Dinamik Yük Faktörü

Hız ve ivme çok katlı sistemlerde daha kritik hale gelir.

Dinamik yük katsayısı:

Dinamik Yük = Statik Yük × (1 + İvme Katsayısı)

Yüksek ivmeli robot hatlarında kat sayısı arttıkça darbe etkisi büyür.

Bu durumda:

  • Zincir segment kalınlığı artırılmalı

  • Ray rijitliği yükseltilmeli

  • Başlangıç ve bitiş noktaları güçlendirilmelidir

6. Yan Sapma ve Stabilite

Çok katlı zincirler geniş yapılıdır. Yan stabilite kritik hale gelir.

Yan sapma oluşursa:

  • Kat hizası bozulur

  • Kablolar sıkışabilir

  • Zincir kilitlenebilir

Bu nedenle:

  • Yan kılavuz plakaları kullanılmalı

  • Ray genişliği zincirden yeterli toleransla seçilmeli

  • Simetrik yük dağılımı sağlanmalıdır

7. Isı ve Hava Sirkülasyonu

Katman arttıkça hava sirkülasyonu azalır.
Yoğun kablo demetleri ısı biriktirebilir.

Bu durum:

  • İzolasyon yaşlanmasına

  • Performans düşüşüne

neden olabilir.

Çok katlı zincirlerde bölmeli yapı tercih edilmelidir.

8. Sık Yapılan Tasarım Hataları

  1. Kat sayısını artırırken ray tasarımını değiştirmemek

  2. Alt kat yükünü ayrı hesaplamamak

  3. Dinamik yük faktörünü ihmal etmek

  4. Serbest taşıma uzunluğunu aşmak

  5. Yan stabiliteyi göz ardı etmek

Bu hatalar sistem ömrünü ciddi şekilde kısaltır.

9. Mühendislik Yaklaşımı

Doğru yük dağılım analizi için:

  1. Kat başına kg/m hesaplanır

  2. Kat sayısı ile alt yük belirlenir

  3. Serbest taşıma uzunluğu kontrol edilir

  4. Dinamik katsayı uygulanır

  5. Ray ve destek tasarımı revize edilir

Yük yalnızca sayısal değil; dağılımsal bir parametredir.

Sonuç

Çok katlı zincir yapılarında performansı belirleyen faktör zincirin kalitesi değil, yükün doğru analizidir.

Doğru analiz:

  • Aşınmayı azaltır

  • Motor yükünü düşürür

  • Sehim kontrolü sağlar

  • Servis ömrünü uzatır

Çok katlı sistemlerde mühendislik hatası küçük değildir; katlanarak büyür.
