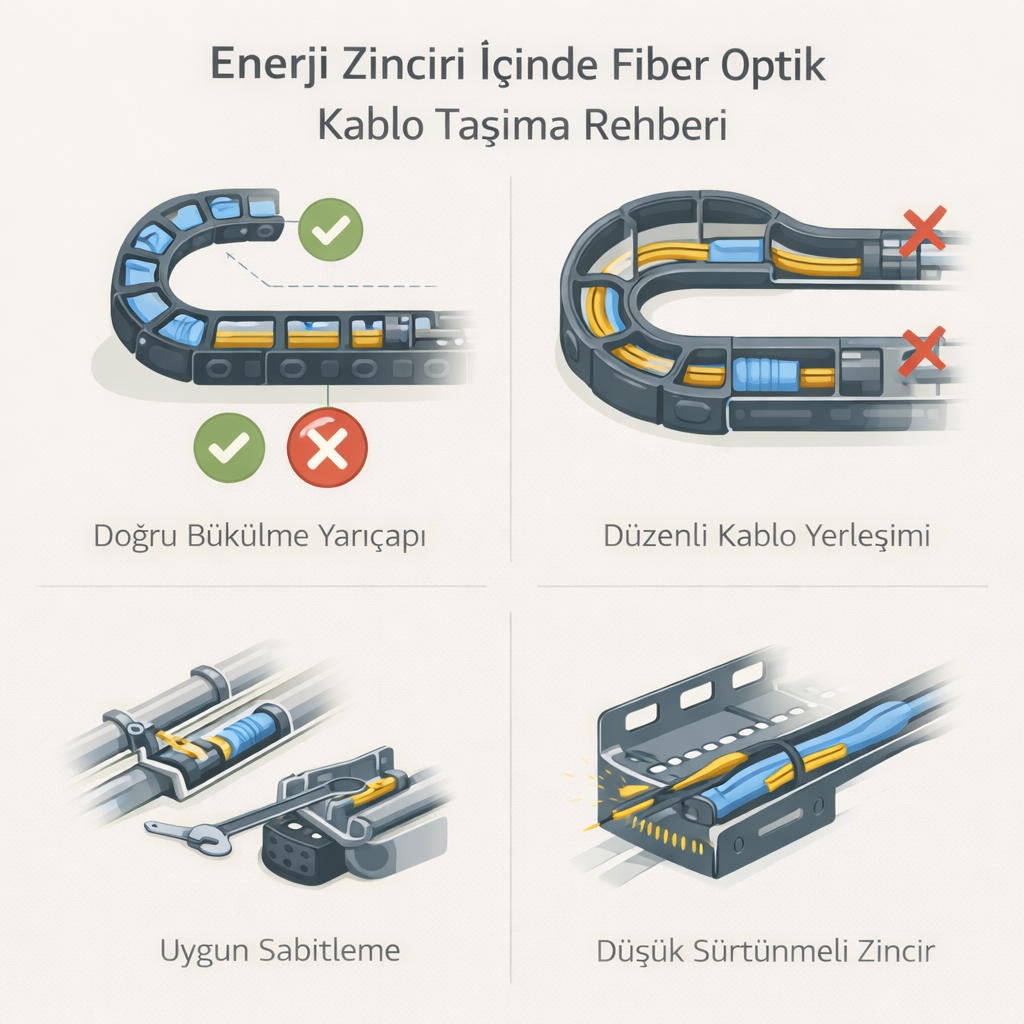

Enerji Zinciri İçinde Fiber Optik Kablo Taşıma Rehberi
Endüstriyel otomasyon sistemlerinde veri iletişimi giderek daha kritik hale gelmektedir. Modern üretim hatlarında sensörler, robotik sistemler, kontrol panelleri ve merkezi otomasyon yazılımları arasında sürekli veri akışı sağlanması gerekir. Bu veri iletişiminin en güvenilir yollarından biri fiber optik kablolardır. Fiber optik kablolar yüksek veri kapasitesi, düşük sinyal kaybı ve elektromanyetik girişimlere karşı dayanıklılığı sayesinde endüstriyel ortamlarda yaygın olarak tercih edilir. Ancak bu kabloların hareketli sistemler içinde taşınması dikkatli bir mühendislik yaklaşımı gerektirir. Özellikle enerji zincirleri içinde fiber optik kablo taşınırken belirli kurallara uyulmalıdır.
Enerji zincirleri, hareketli makinelerde kabloların güvenli şekilde yönlendirilmesini sağlayan sistemlerdir. CNC makineleri, robotik üretim hatları, transfer arabaları ve otomasyon sistemleri gibi uygulamalarda kablolar sürekli hareket eder. Enerji zincirleri kabloların kontrolsüz şekilde bükülmesini, sürtünmesini veya dolaşmasını önler. Ancak fiber optik kablolar bakır kablolara göre daha hassas bir yapıya sahiptir. Bu nedenle enerji zinciri içinde taşınırken daha dikkatli planlama yapılması gerekir.
Fiber optik kabloların en önemli özelliklerinden biri minimum bükülme yarıçapıdır. Fiber kablolar cam veya özel polimer çekirdeklerden oluşur. Bu yapı yüksek veri iletim performansı sağlarken aynı zamanda belirli bir bükülme sınırına sahiptir. Eğer kablo bu sınırın altında bükülürse fiber çekirdekte mikroskobik çatlaklar oluşabilir ve veri iletim performansı ciddi şekilde düşebilir. Bu nedenle enerji zinciri tasarlanırken zincirin bükülme yarıçapı fiber kablonun teknik özelliklerine uygun olmalıdır.
Enerji zinciri içinde fiber optik kablo yerleşimi dikkatli şekilde planlanmalıdır. Kablolar zincir içinde serbestçe hareket edebilecek ancak kontrolsüz şekilde savrulmayacak şekilde yerleştirilmelidir. Bu amaçla zincir içinde kullanılan ayırıcı bölmeler oldukça faydalıdır. Bölmeli sistemler sayesinde fiber kablolar güç kablolarından veya hidrolik hortumlardan ayrılabilir. Bu düzen hem mekanik koruma sağlar hem de kabloların birbirine zarar vermesini engeller.
Fiber optik kabloların enerji zinciri içinde taşınmasında bir diğer önemli konu kablo gerilimidir. Hareketli sistemlerde kablolar sürekli ileri ve geri hareket eder. Eğer kablo doğru şekilde sabitlenmemişse zincir içinde gerilim oluşabilir. Bu durum zamanla kablonun iç yapısında deformasyona neden olabilir. Bu nedenle fiber kabloların başlangıç ve bitiş noktalarında uygun sabitleme aparatları kullanılmalıdır.
Sürtünme kontrolü de fiber optik kablo taşıma sistemlerinde önemli bir faktördür. Enerji zinciri içinde kabloların yüzeyleri zamanla birbirine sürtebilir. Bu sürtünme özellikle uzun hareket mesafelerinde kablo dış kılıfının zarar görmesine neden olabilir. Bu nedenle fiber kabloların dış kılıfı sürtünmeye dayanıklı malzemelerden seçilmeli ve zincir içinde yeterli boşluk bırakılmalıdır.
Enerji zincirlerinde kullanılan malzeme yapısı da fiber optik kablo taşıma performansını etkiler. Zincirin iç yüzeylerinin pürüzsüz olması kablonun daha güvenli hareket etmesini sağlar. Ayrıca zincirin segment yapısı kablonun düzenli şekilde yönlendirilmesine yardımcı olur. Modern enerji zincirleri bu nedenle düşük sürtünmeli yüzey tasarımlarına sahiptir.
Endüstriyel ortamlarda fiber optik kabloların maruz kaldığı çevresel koşullar da dikkate alınmalıdır. Toz, titreşim, sıcaklık değişimleri ve kimyasal etkiler kablonun performansını etkileyebilir. Bu nedenle enerji zinciri içinde kullanılacak fiber kablolar endüstriyel uygulamalara uygun koruyucu kılıfa sahip olmalıdır. Ayrıca kablonun çalışma sıcaklığı aralığı sistem koşullarına uygun olmalıdır.
Fiber optik kabloların enerji zinciri içinde taşınmasında kablo uzunluğu da doğru hesaplanmalıdır. Eğer kablo fazla kısa bırakılırsa hareket sırasında gerilim oluşur. Çok uzun bırakılması durumunda ise kablo zincir içinde düzensiz şekilde hareket edebilir. Bu nedenle kablo uzunluğu zincirin hareket mesafesine göre dikkatle belirlenmelidir.
Kurulum aşamasında dikkat edilmesi gereken bir diğer konu fiber kablonun montaj sırasında zarar görmemesidir. Fiber kablolar keskin darbelerden veya aşırı sıkıştırmadan etkilenebilir. Bu nedenle montaj sırasında kablolar dikkatle taşınmalı ve uygun montaj aparatları kullanılmalıdır.
Enerji zinciri içinde fiber optik kablo kullanımı doğru tasarlandığında oldukça güvenilir bir çözümdür. Modern otomasyon sistemlerinde yüksek veri hızları gerektiren uygulamalar için fiber kablolar vazgeçilmez hale gelmiştir. Doğru zincir seçimi, uygun bükülme yarıçapı, düzenli kablo yerleşimi ve güvenli sabitleme yöntemleri sayesinde fiber optik kablolar uzun süre sorunsuz şekilde çalışabilir.
Sonuç olarak enerji zinciri içinde fiber optik kablo taşınması, hem mekanik hem de veri iletişimi açısından dikkatli planlanması gereken bir konudur. Uygun mühendislik yaklaşımı ile tasarlanmış bir enerji zinciri sistemi, fiber optik kabloların güvenli şekilde hareket etmesini sağlar ve otomasyon sistemlerinin kesintisiz veri iletişimini destekler.
