Enerji Zinciri Montajında Yapılan Kritik Hatalar

Enerji zincirleri, hareketli makinelerde kabloların kontrollü ve güvenli şekilde taşınmasını sağlar. CNC sistemleri, robotik hatlar ve otomasyon uygulamalarında sistem sürekliliğinin temel bileşenidir. Ancak doğru ürün seçimi kadar doğru montaj da kritik öneme sahiptir. Sahada yapılan küçük hatalar, milyon çevrimlik tasarım ömrünü birkaç ay içinde tüketebilir.

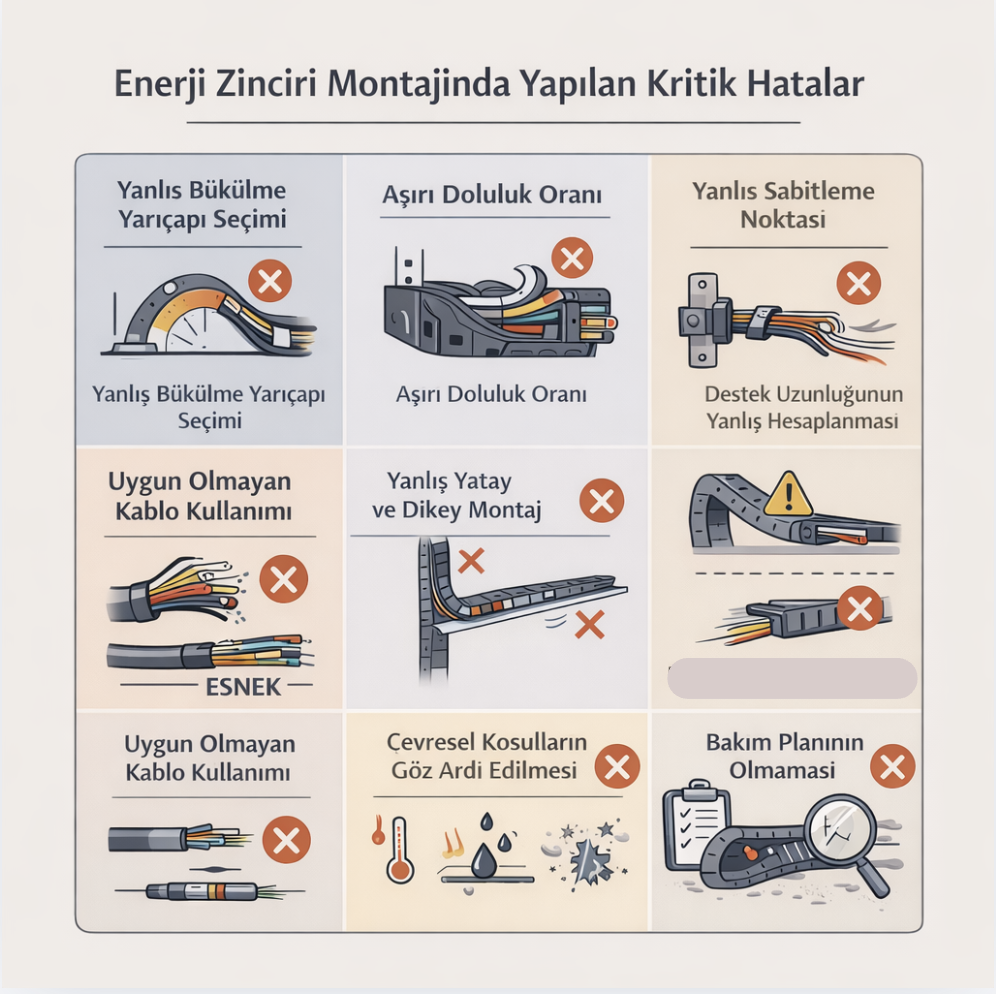

Bu makalede enerji zinciri montajında en sık yapılan ve sistem ömrünü doğrudan etkileyen hataları teknik açıdan inceliyoruz.

1. Yanlış Bükülme Yarıçapı Seçimi

En kritik hata, minimum bükülme yarıçapının altında çalışmaktır. Her enerji zinciri ve kablo tipi için üretici tarafından belirlenmiş bir minimum radius değeri bulunur.

Yanlış seçim şu sonuçlara yol açar:

  • Kablo iç iletkenlerinde mikro kırılmalar

  • İzolasyon çatlakları

  • Zincir segmentlerinde gerilim birikimi

  • Erken mekanik yorulma

Özellikle yüksek hız ve ivmeli sistemlerde radius değeri yalnızca zincire göre değil, kablo tipine göre belirlenmelidir. Hareketli uygulamalara uygun olmayan standart güç kabloları, zincir içinde kısa sürede hasar görür.

2. Aşırı Doluluk Oranı

Enerji zincirlerinde ideal doluluk oranı genellikle %60’ı geçmemelidir. Ancak sahada maliyet düşürme amacıyla zincir kapasitesi zorlanmaktadır.

Aşırı doluluk şu riskleri oluşturur:

  • Kablolar arası sürtünme

  • Isı birikimi

  • Düzensiz bükülme

  • Zincir içi basınç artışı

Kabloların zincir içinde serbest hareket edebilmesi gerekir. Kabloların sıkışık yerleştirilmesi, hem zincir ömrünü hem kablo ömrünü azaltır.

3. Yanlış Sabitleme Noktası

Enerji zinciri sistemlerinde sabit ve hareketli uç bağlantıları doğru konumlandırılmalıdır. En sık yapılan hata, kabloların zincir dışında sabitlenmesidir.

Doğru uygulama prensipleri:

  • Kablo sabitlemesi zincir içinde yapılmalı

  • Gerilim, iletken uçlara taşınmamalı

  • Çekme kuvveti kablo girişlerinde birikmemeli

Eğer kablo zincir dışında sabitlenirse, her hareket döngüsünde iletken uçlara stres aktarılır. Bu durum bağlantı noktalarında gevşeme ve temas problemlerine yol açar.

4. Destek Uzunluğunun Yanlış Hesaplanması

Uzun strok mesafelerinde zincirin destekli mi desteksiz mi çalışacağı doğru hesaplanmalıdır. Kritik parametreler:

  • Hareket mesafesi (stroke length)

  • Zincir ağırlığı

  • Kablo yükü

  • Çalışma hızı

Destek gerektiren bir sistem desteksiz bırakıldığında zincir ortasında sarkma oluşur. Bu sarkma segmentlerde düzensiz yük dağılımına ve erken kırılmaya sebep olur.

5. Uygun Olmayan Kablo Kullanımı

Enerji zincirlerinde standart sabit tesisat kabloları kullanılmamalıdır. Zincir uygulamalarına uygun kablolar:

  • İnce telli iletken yapıya sahiptir

  • Esnek izolasyon içerir

  • Düşük torsiyon gerilimi taşır

Yanlış kablo seçimi, zincir ne kadar doğru monte edilirse edilsin, sistem ömrünü kısaltır.

6. Yanlış Yatay ve Dikey Montaj

Enerji zincirleri yatay, dikey veya askılı çalışabilir. Ancak her montaj tipi için farklı hesaplama gerekir.

Dikey uygulamalarda:

  • Zincir ağırlığı aşağı yönlü gerilim oluşturur

  • Ek çekme kuvveti hesaplanmalıdır

Yatay uygulamalarda:

  • Sürtünme ve destek noktası optimizasyonu önemlidir

Yanlış montaj konfigürasyonu zincirin tasarım kapasitesini aşabilir.

7. Çevresel Koşulların Göz Ardı Edilmesi

Tozlu, metal talaşlı veya kimyasal ortamlarda standart zincir kullanımı ciddi arızalara neden olabilir.

Özellikle:

  • Yüksek sıcaklık

  • Yağ buharı

  • Metal talaş

Bu ortamlarda kapalı tip veya özel malzemeli zincir tercih edilmelidir.

8. Bakım Planının Olmaması

Enerji zincirleri “tak ve unut” sistemler değildir. Periyodik kontrol gerektirir:

  • Segment kırık kontrolü

  • Kablo yüzey kontrolü

  • Sabitleme noktası kontrolü

  • Temizlik

Planlı bakım yapılmadığında küçük çatlaklar zincir kırılmasına dönüşebilir.

Sonuç

Enerji zinciri montajında yapılan kritik hatalar genellikle küçük detaylardan kaynaklanır; ancak sonuçları üretim kaybı, arıza süresi ve yüksek bakım maliyetidir. Doğru bükülme yarıçapı, uygun doluluk oranı, doğru kablo seçimi ve mühendislik hesaplamalarıyla tasarlanan bir sistem milyonlarca çevrim boyunca güvenle çalışabilir.

Enerji zinciri sistemlerinde uzun ömür, ürün kalitesinden önce doğru montaj disiplinine bağlıdır.
