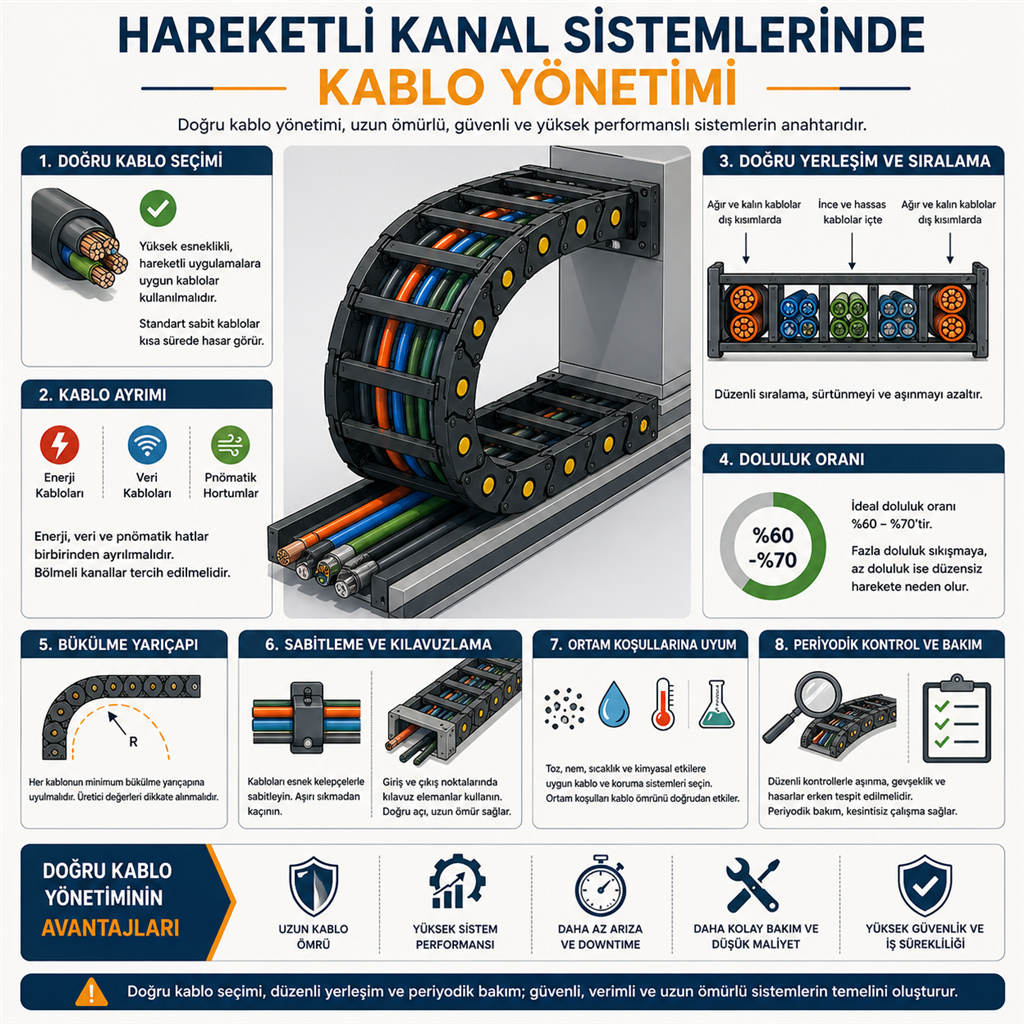

Hareketli Kanal Sistemlerinde Kablo Yönetimi

Hareketli Kanal Sistemlerinde Kablo Yönetimi

Hareketli Kanal Sistemlerinde Kablo Yönetimi

Hareketli kanal sistemleri (enerji zincirleri), dinamik çalışan makinelerde kabloların düzenli, güvenli ve uzun ömürlü şekilde taşınmasını sağlayan kritik bileşenlerdir. Bu sistemlerde yapılan doğru kablo yönetimi, yalnızca performansı artırmakla kalmaz; aynı zamanda arıza riskini azaltır, bakım sürelerini kısaltır ve sistem ömrünü uzatır. Bu nedenle hareketli kanal sistemlerinde kablo yönetimi, mühendislik açısından stratejik bir konudur.

Kablo Yönetiminin Temel Amacı

Hareketli kanal sistemlerinde kablo yönetiminin temel amacı; kabloların hareket sırasında zarar görmeden, düzenli ve kontrollü şekilde ilerlemesini sağlamaktır. Rastgele yerleştirilmiş kablolar zamanla sürtünme, bükülme ve sıkışma nedeniyle deformasyona uğrar. Bu durum hem elektriksel performansı düşürür hem de sistemin durmasına neden olabilir.

Bu yüzden kablo yönetimi yalnızca yerleştirme değil, aynı zamanda koruma ve yönlendirme sürecidir.

Doğru Kablo Seçimi

Kablo yönetiminin ilk adımı, doğru kablo seçimiyle başlar. Hareketli kanal sistemlerinde kullanılacak kabloların esnek yapıya sahip olması gerekir. Standart sabit tesisat kabloları, sürekli hareket eden sistemlerde kısa sürede hasar görür.

Özel olarak üretilmiş yüksek esnekliğe sahip kablolar, bükülme ve gerilme kuvvetlerine karşı daha dayanıklıdır. Bu da sistemin daha uzun süre sorunsuz çalışmasını sağlar.

Kablo Ayrımı ve Düzenleme

Hareketli kanal içinde kabloların ayrılması, yönetimin en önemli adımlarından biridir. Enerji kabloları, veri kabloları ve pnömatik hortumlar birbirinden ayrılmalıdır. Bu ayrım hem elektromanyetik etkileşimi azaltır hem de mekanik sürtünmeyi önler.

Bölmeli kanal sistemleri veya ayırıcı seperatörler kullanılarak kablolar düzenli şekilde konumlandırılabilir. Bu yaklaşım, sistemin stabil çalışmasına katkı sağlar.

Doğru Yerleşim ve Sıralama

Kablo yönetiminde doğru sıralama, performansı doğrudan etkiler. Genel prensipler şu şekildedir:

  • Kalın ve ağır kablolar dış kısımlarda yer almalıdır

  • İnce ve hassas kablolar iç bölgelere yerleştirilmelidir

  • Benzer çapta kablolar bir arada gruplanmalıdır

Bu düzen, hareket sırasında oluşan kuvvetlerin dengeli dağılmasını sağlar ve kabloların birbirine zarar vermesini engeller.

Doluluk Oranı ve Alan Yönetimi

Hareketli kanal sistemlerinde ideal doluluk oranı genellikle %60 – %70 seviyesindedir. Kanalın tamamen doldurulması, kabloların sıkışmasına ve hareket kabiliyetinin azalmasına neden olur.

Aynı şekilde aşırı boşluk bırakılması da kabloların düzensiz hareket etmesine yol açar. Bu nedenle doğru doluluk oranı, kablo yönetiminin en kritik unsurlarından biridir.

Bükülme Yarıçapı ve Hareket Dinamiği

Her kablonun belirli bir minimum bükülme yarıçapı vardır. Bu sınırın altına inilmesi, kablonun iç yapısına zarar verir. Hareketli kanal sistemlerinde bu değer mutlaka dikkate alınmalıdır.

Ayrıca kanalın hareket mesafesi ve hızına göre kablo uzunlukları doğru hesaplanmalıdır. Fazla gergin veya fazla gevşek kablolar, sistem performansını olumsuz etkiler.

Sabitleme ve Kılavuzlama

Kablo yönetiminde sabitleme, düzenin korunmasını sağlar. Ancak sabitleme işlemi kabloların hareketine izin verecek şekilde yapılmalıdır. Aşırı sıkı sabitlemeler, kablo ömrünü kısaltır.

Kanal giriş ve çıkış noktalarında kullanılan kılavuz elemanlar, kabloların doğru açıyla hareket etmesini sağlar. Bu da sürtünme ve aşınmayı azaltır.

Ortam Koşullarına Uyum

Hareketli kanal sistemlerinde kablo yönetimi yapılırken ortam koşulları göz önünde bulundurulmalıdır. Tozlu, nemli veya kimyasal ortamlarda kullanılan kabloların izolasyon özellikleri farklı olmalıdır.

Ayrıca sıcaklık değişimleri, kablo esnekliğini doğrudan etkiler. Bu nedenle sistem tasarımı çevresel faktörlerle birlikte değerlendirilmelidir.

Periyodik Kontrol ve Bakım

Kablo yönetimi yalnızca kurulum aşamasıyla sınırlı değildir. Sistem düzenli olarak kontrol edilmeli ve aşınma belirtileri erken aşamada tespit edilmelidir.

Periyodik bakım sayesinde olası arızalar büyümeden önlenir ve sistem kesintisiz çalışmaya devam eder.

Sonuç

Hareketli kanal sistemlerinde kablo yönetimi, sistemin verimli ve güvenli çalışmasının temelidir. Doğru kablo seçimi, düzenli yerleşim, uygun doluluk oranı ve çevresel faktörlere uyum, uzun ömürlü bir sistemin anahtarıdır.

İyi bir kablo yönetimi, yalnızca teknik bir gereklilik değil; aynı zamanda zaman, maliyet ve performans açısından büyük bir avantajdır.
