Hareketli Kanal Sistemlerinde Kurulum Hataları

Hareketli kanal sistemleri, özellikle otomasyon hatlarında, CNC makinelerinde, robotik uygulamalarda ve üretim bantlarında kabloların güvenli şekilde taşınmasını sağlar. Ancak bu sistemlerin performansı, büyük ölçüde doğru kurulum ile doğrudan ilişkilidir. En kaliteli ürün bile hatalı monte edildiğinde kısa sürede arızaya dönüşebilir.

Hareketli kanal sistemlerinde kurulum hataları, çoğu zaman ilk bakışta fark edilmeyen ancak zamanla ciddi maliyetlere yol açan problemlerdir. Kablo kopmaları, zincir kırılmaları, sistem sıkışmaları ve üretim duruşları bu hataların en yaygın sonuçlarıdır. Bu nedenle kurulum süreci, en az ürün seçimi kadar dikkat gerektirir.

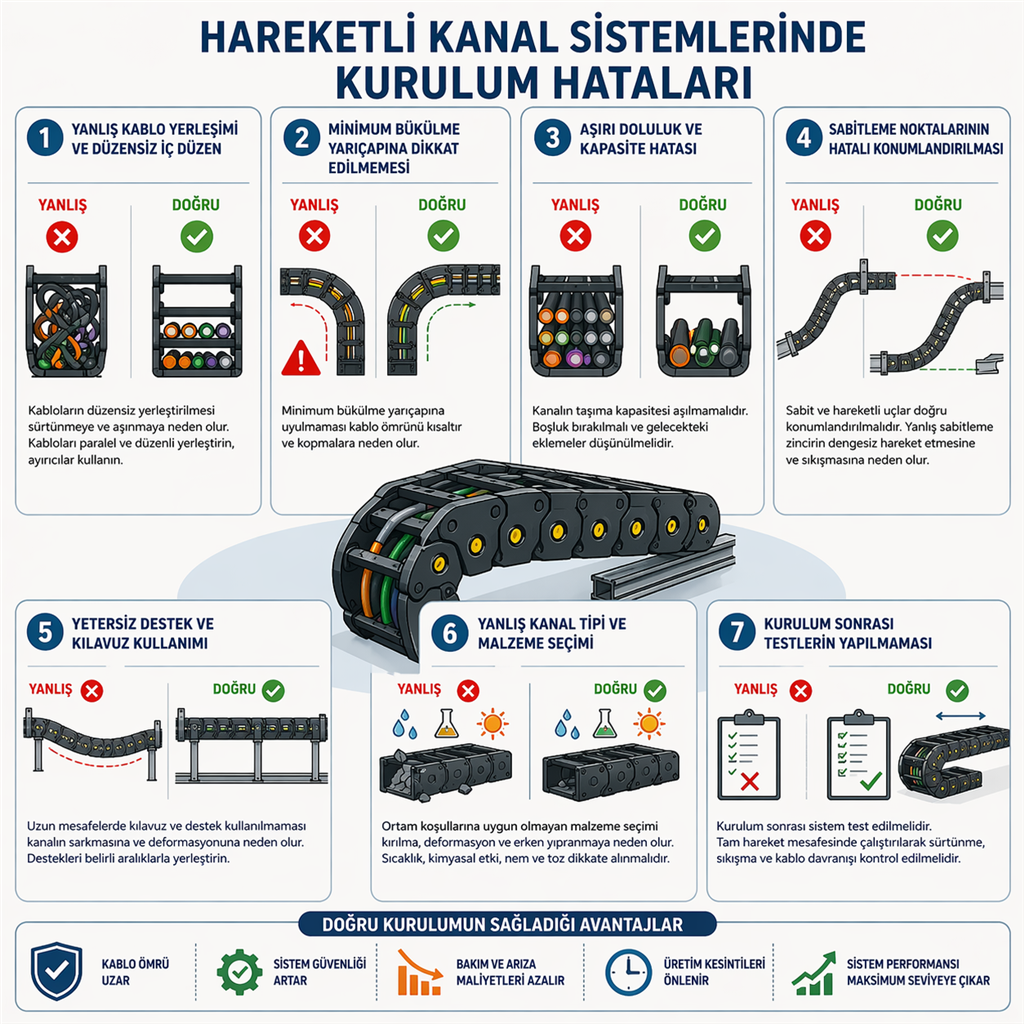

Aşağıda hareketli kanal sistemlerinde kurulum hataları detaylı başlıklarla ele alınmıştır.

1) Yanlış Kablo Yerleşimi ve Düzensiz İç Düzen

Hareketli kanal sistemlerinde kurulum hataları arasında en sık karşılaşılan sorun, kabloların kanal içerisine düzensiz yerleştirilmesidir. Kabloların birbirine dolanması, sıkışması veya üst üste binmesi zamanla sürtünmeye ve aşınmaya neden olur.

Doğru uygulama için:

• Kablolar kanal içinde paralel ve düzenli yerleştirilmelidir

• Ayırıcılar kullanılarak kablolar birbirinden ayrılmalıdır

• Farklı çap ve yapıdaki kablolar karıştırılmamalıdır

• Kablo doluluk oranı aşılmamalıdır

Bu hatanın sonucu:

• Kablo izolasyonu zarar görür

• Sistem hareketi zorlaşır

• Erken arıza oluşur

2) Minimum Bükülme Yarıçapına Dikkat Edilmemesi

Her kablonun ve hareketli kanalın bir minimum bükülme yarıçapı vardır. Bu değer dikkate alınmadan yapılan kurulumlar, kablonun iç yapısına zarar verir ve kısa sürede kopmalara neden olur.

Dikkat edilmesi gerekenler:

• Üretici tarafından belirtilen bükülme yarıçapı mutlaka uygulanmalıdır

• Kanal seçimi kablo tipine uygun yapılmalıdır

• Dar alanlarda zorlamadan kaçınılmalıdır

Bu hata genellikle göz ardı edilir ancak:

• Kablo ömrünü ciddi şekilde kısaltır

• Elektriksel performansı düşürür

• Beklenmedik arızalara yol açar

3) Aşırı Doluluk ve Kapasite Hatası

Hareketli kanal sistemlerinde kurulum hataları arasında kapasitenin yanlış hesaplanması önemli bir yer tutar. Kanal içerisine gereğinden fazla kablo yerleştirilmesi, sistemin sağlıklı çalışmasını engeller.

Doğru kapasite kullanımı için:

• Kanalın maksimum doluluk oranı aşılmamalıdır

• Gelecekteki kablo eklemeleri için boşluk bırakılmalıdır

• Kablo çapları dikkate alınarak planlama yapılmalıdır

Aksi durumda:

• Kanal hareketi zorlaşır

• Kablolar birbirine baskı yapar

• Sistem ömrü kısalır

4) Sabitleme Noktalarının Hatalı Konumlandırılması

Hareketli kanal sistemlerinde sabit ve hareketli uçların doğru konumlandırılması gerekir. Yanlış sabitleme, zincirin dengesiz hareket etmesine neden olur.

Doğru sabitleme için:

• Sabit nokta doğru konumda belirlenmelidir

• Hareket yönü ve mesafesi iyi analiz edilmelidir

• Zincirin serbest hareket alanı korunmalıdır

Yanlış uygulamada:

• Zincir sürtünür veya sıkışır

• Mekanik zorlanmalar oluşur

• Sistem arızaya açık hale gelir

5) Yetersiz Destek ve Kılavuz Kullanımı

Uzun mesafeli hareketli kanal uygulamalarında destek ve kılavuz sistemler kullanılmazsa, kanal zamanla sarkar veya düzensiz hareket eder.

Doğru yaklaşım:

• Uzun hatlarda kılavuz kanallar kullanılmalıdır

• Destek sistemleri belirli aralıklarla yerleştirilmelidir

• Hareket mesafesine göre mühendislik hesabı yapılmalıdır

Bu hatanın sonucu:

• Kanal deformasyonu oluşur

• Kablo zarar görür

• Sistem performansı düşer

6) Yanlış Kanal Tipi ve Malzeme Seçimi

Her hareketli kanal sistemi her ortam için uygun değildir. Ortam şartlarına uygun olmayan malzeme seçimi, sistemin erken yıpranmasına neden olur.

Seçim yapılırken:

• Ortam sıcaklığı

• Kimyasal etki

• Nem ve toz seviyesi

• Mekanik yük

mutlaka değerlendirilmelidir.

Yanlış seçim:

• Kırılma ve deformasyon riskini artırır

• Bakım maliyetlerini yükseltir

• Sistem güvenliğini zayıflatır

7) Kurulum Sonrası Testlerin Yapılmaması

Kurulum tamamlandıktan sonra sistemin test edilmemesi büyük bir hatadır. Çoğu problem, sistem çalıştırıldığında ortaya çıkar.

Test sürecinde:

• Sistem tam hareket mesafesinde çalıştırılmalıdır

• Kablo davranışı gözlemlenmelidir

• Sürtünme ve sıkışma kontrol edilmelidir

Bu adım atlanırsa:

• Sorunlar sahada ve üretim sırasında ortaya çıkar

• Müdahale maliyetleri artar

Sonuç

Hareketli kanal sistemlerinde kurulum hataları, genellikle küçük detaylar gibi görünse de büyük maliyetlere yol açabilir. Yanlış kablo yerleşimi, kapasite hataları, sabitleme sorunları ve yetersiz planlama, sistem ömrünü ciddi şekilde kısaltır.

Doğru kurulum ise yalnızca teknik bir gereklilik değil, aynı zamanda maliyet yönetimi stratejisidir. İyi planlanmış ve doğru uygulanmış bir hareketli kanal sistemi, uzun ömürlü, güvenli ve düşük bakım maliyetli bir altyapı sağlar.
