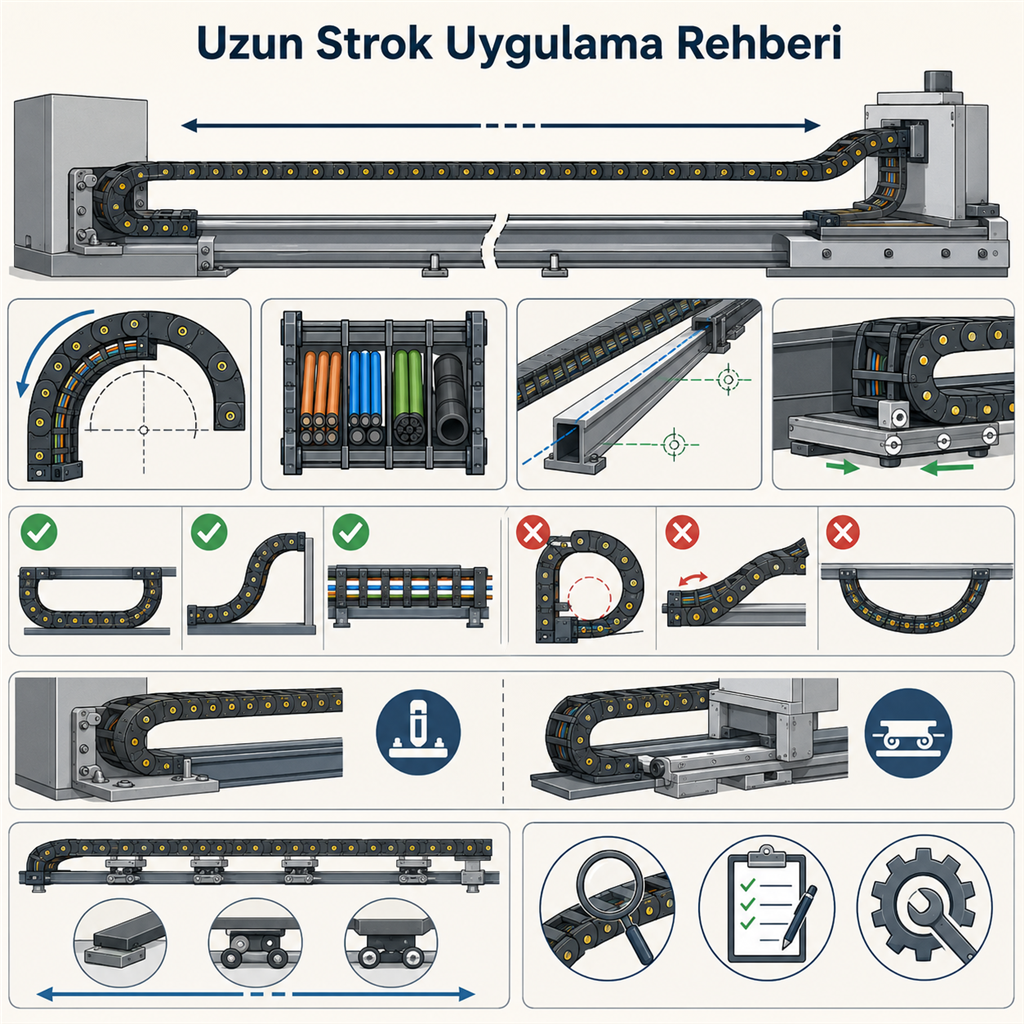

Hareketli Kanal Sistemlerinde Uzun Strok Uygulama Rehberi

Uzun Strok Uygulaması Nedir?

Endüstriyel makinelerde kabloların, veri hatlarının, pnömatik hortumların ve hidrolik bağlantıların hareketli parçalarla birlikte taşınması gerekir. Hareket mesafesi büyüdüğünde standart kablo yönlendirme yöntemleri yetersiz kalabilir. Bu noktada uzun strok uygulaması, hareketli hatların kontrollü, düzenli ve güvenli biçimde taşınmasını sağlayan özel bir sistem olarak öne çıkar.

Uzun strok uygulaması çoğunlukla vinçlerde, portal sistemlerinde, otomasyon hatlarında, depolama makinelerinde, takım tezgâhlarında ve büyük üretim tesislerinde kullanılır. Bu sistemlerde enerji zinciri ya da hareketli kanal, kabloları belirli bir bükülme yarıçapında tutar ve hareket boyunca korur.

Başarılı bir uzun strok uygulaması yalnızca doğru kanalın seçilmesine bağlı değildir. Hat uzunluğu, kablo ağırlığı, hareket hızı, ivme, çalışma ortamı ve bakım koşulları birlikte değerlendirilmelidir.

Hareket Mesafesinin Doğru Belirlenmesi

Tasarımın ilk adımı, makinenin gerçek hareket mesafesini belirlemektir. Hareketli parçanın başlangıç ve bitiş noktaları ölçülmeli, sistemin maksimum çalışma stroku net olarak hesaplanmalıdır. Uzun strok uygulaması planlanırken yalnızca normal çalışma mesafesi değil, bakım ve acil duruş sırasında oluşabilecek ek hareketler de dikkate alınmalıdır.

Enerji zincirinin toplam uzunluğu, hareketli noktanın konumu ve sabit bağlantı noktası bu ölçülere göre belirlenir. Yanlış hesaplanan zincir uzunluğu, kanalın gereğinden fazla yığılmasına veya hareket sırasında gerilmesine neden olabilir.

Uzun strok uygulaması için montaj noktaları belirlenirken makinenin hareket ekseni de kontrol edilmelidir. Eksen kaçıklığı varsa enerji zinciri kılavuz kanal içinde sürtünerek ilerler ve sistem ömrü azalır.

Enerji Zinciri Seçimi

Uzun hareket mesafelerinde kullanılacak enerji zinciri, sistemin mekanik yükünü taşıyabilecek dayanımda olmalıdır. Zincirin iç yüksekliği, iç genişliği, bükülme yarıçapı ve taşıma kapasitesi kablo grubuna uygun seçilmelidir.

Uzun strok uygulaması için zincir seçerken şu veriler değerlendirilmelidir:

• Toplam kablo ve hortum ağırlığı

• Hareket mesafesi

• Maksimum hareket hızı

• İvmelenme ve yavaşlama değerleri

• Çalışma sıcaklığı

• Toz, nem ve kimyasal etkiler

• Günlük hareket çevrimi

• Yatay veya dikey çalışma biçimi

Enerji zinciri gereğinden küçük seçildiğinde kablolar sıkışabilir ve kanal taşıma kapasitesini aşabilir. Gereğinden büyük seçilen bir sistem ise gereksiz ağırlık ve maliyet oluşturabilir. Bu nedenle uzun strok uygulaması için boyutlandırma, gerçek yük değerleri üzerinden yapılmalıdır.

Kılavuz Kanalın Önemi

Uzun mesafelerde enerji zincirinin kendi doğrultusunu koruması zorlaşır. Zincir hareket sırasında yana kayabilir, dönmeye başlayabilir veya üst üste binebilir. Kılavuz kanal, enerji zincirinin belirlenen doğrultuda hareket etmesini sağlayarak bu sorunların önüne geçer.

Uzun strok uygulaması içinde kılavuz kanal genişliği, enerji zincirinin dış ölçülerine göre seçilmelidir. Kanalın fazla dar olması sürtünmeyi artırırken fazla geniş olması zincirin yanal hareketine izin verir.

Kılavuz kanalın montaj yüzeyi düz olmalıdır. Hat boyunca kot farkı, eğrilik veya bağlantı çıkıntısı bulunması enerji zincirinde darbe ve titreşim oluşturabilir. Uzun strok uygulaması yüksek hızda çalışıyorsa küçük hizalama hataları bile ciddi aşınma meydana getirebilir.

Kılavuz kanal bağlantıları sağlam olmalı ve hareket sırasında gevşememelidir. Kanal bölümleri arasında keskin kenar bırakılmamalı, birleşim noktaları düzgün biçimde hizalanmalıdır.

Kablo ve Hortum Yerleşimi

Enerji zinciri içinde bulunan kabloların düzeni sistem performansını doğrudan etkiler. Kablolar üst üste yığılmamalı, birbirine dolanmamalı ve hareket sırasında serbestçe ilerleyebilecek boşluğa sahip olmalıdır.

Uzun strok uygulaması içinde elektrik kabloları, veri hatları ve hortumlar mümkün olduğunca ayrı bölmelerde taşınmalıdır. Ayırıcı parçalar, farklı çaplara ve yapılara sahip hatların birbirine sürtünmesini azaltır.

Büyük çaplı ve ağır kablolar zincirin dış kenarlarına yakın yerleştirilmemelidir. Ağırlık mümkün olduğunca dengeli dağıtılmalıdır. Tek tarafa yoğun yük verilmesi enerji zincirinin dengesiz çalışmasına neden olabilir.

Uzun strok uygulaması için kullanılan kablolar hareketli sistemlere uygun olmalıdır. Sabit tesisat kabloları sürekli bükülmeye karşı yeterli dayanımı göstermeyebilir. Bu nedenle çok telli, esnek ve dinamik hareket için üretilmiş kablolar tercih edilmelidir.

Bükülme Yarıçapı Kontrolü

Her kablonun güvenli çalışması için belirli bir minimum bükülme yarıçapı vardır. Enerji zincirinin dönüş yarıçapı, sistem içindeki en yüksek bükülme yarıçapı gereksinimine sahip kabloya göre seçilmelidir.

Uzun strok uygulaması sırasında kablonun önerilen değerden daha dar bükülmesi iletkenlerde yorulmaya, ekranlama katmanında hasara ve dış kılıfta çatlamaya yol açabilir.

Kablolar zincir içine yerleştirilirken burulmamalıdır. Kablo makarasından düzgün biçimde açılmalı ve zincir içine doğal doğrultusunda yerleştirilmelidir. Burulmuş kablo, hareket sırasında kendi ekseni çevresinde dönmeye çalışır ve uzun strok uygulaması boyunca düzensiz gerilim oluşturur.

Sürtünme ve Kayma Davranışı

Uzun mesafeli sistemlerde enerji zincirinin bir bölümü kılavuz kanal üzerinde veya kendi yüzeyi üzerinde kayabilir. Bu hareket, sürtünme ve aşınma meydana getirir. Zincir malzemesinin düşük sürtünme katsayısına sahip olması sistem ömrü açısından önemlidir.

Uzun strok uygulaması için kayma yüzeyi temiz tutulmalıdır. Metal talaşı, kum, sert toz ve üretim artıkları zincirin alt yüzeyinde aşındırıcı etki oluşturabilir.

Sürtünme arttığında motor yükü ve hareket direnci de artar. Bu durum enerji tüketimini yükseltebilir ve makine mekanizmasında ek zorlanma oluşturabilir. Uzun strok uygulaması sırasında olağan dışı ses, titreşim veya hareket direnci görülmesi sürtünme sorununa işaret edebilir.

Gereken uygulamalarda makaralı, destekli veya özel düşük sürtünmeli kılavuz sistemleri kullanılabilir. Seçim yapılırken hareket hızı, yük ve ortam koşulları dikkate alınmalıdır.

Sabit ve Hareketli Uçların Montajı

Enerji zincirinin bir ucu sabit noktaya, diğer ucu ise hareketli makine bölümüne bağlanır. Bu bağlantıların hareket ekseniyle uyumlu olması gerekir. Bağlantı noktası eğri veya eksen dışında olduğunda zincir yana çekilir.

Uzun strok uygulaması içinde kablolar bağlantı uçlarında gerilim azaltıcı elemanlarla sabitlenmelidir. Böylece çekme kuvvetinin konnektörlere ve elektrik bağlantılarına ulaşması önlenir.

Kelepçeler kablo kılıfını ezmemeli ve kablo çapına uygun olmalıdır. Kablolar zincir içinde her noktadan sabitlenmemelidir. Zincir boyunca belirli bir serbest hareket alanı bırakılmalıdır.

Uzun strok uygulaması montajı tamamlandıktan sonra sistem düşük hızda çalıştırılmalı ve bütün hareket boyunca gözlemlenmelidir. Zincirin kılavuz içinde düzgün ilerlediği, kabloların gerilmediği ve bağlantı noktalarının zorlanmadığı doğrulanmalıdır.

Hız ve İvme Yönetimi

Hareketli kanal sistemlerinde hız kadar ivme değeri de önemlidir. Ani kalkış ve duruşlar enerji zincirinde darbe etkisi meydana getirir. Kablolar zincir içinde savrulabilir ve sabitleme noktalarında çekme kuvveti oluşabilir.

Uzun strok uygulaması yüksek hızda çalışacaksa makinenin hareket profili yumuşak hızlanma ve yavaşlama sağlayacak şekilde düzenlenmelidir. Kontrollü hareket, zincir üzerindeki dinamik yükleri azaltır.

Sistem tasarımında yalnızca nominal hız dikkate alınmamalıdır. Acil duruş sırasında oluşan ani yavaşlama da değerlendirilmelidir. Uzun strok uygulaması için seçilen zincir ve bağlantı elemanları bu kuvvetlere dayanabilecek kapasitede olmalıdır.

Montaj Sonrası Testler

Sistem devreye alınmadan önce boş çalışma testi yapılmalıdır. Enerji zinciri düşük hızda hareket ettirilmeli ve bütün strok boyunca kontrol edilmelidir.

Uzun strok uygulaması testinde şu noktalar incelenmelidir:

• Zincirin kılavuz kanal içinde hizalı ilerlemesi

• Kabloların çekilmemesi ve sıkışmaması

• Bağlantı noktalarında gevşeme olmaması

• Dönüş yarıçapının korunması

• Zincirin üst üste binmemesi

• Sürtünme ve titreşim oluşmaması

• Olağan dışı ses duyulmaması

• Hareketli uçta eksen kaçıklığı bulunmaması

Düşük hız testi başarılı olduktan sonra sistem kademeli olarak normal çalışma hızına çıkarılmalıdır. Uzun strok uygulaması ilk üretim çevrimlerinde de yakından izlenmelidir.

Bakım ve Periyodik Kontrol

Uzun mesafeli sistemlerde düzenli bakım, beklenmedik duruşların önlenmesine yardımcı olur. Enerji zinciri, kılavuz kanal, bağlantılar ve kablolar belirli aralıklarla kontrol edilmelidir.

Uzun strok uygulaması bakımında zincir bağlantılarında kırık, çatlak veya gevşeme olup olmadığı incelenmelidir. Kayma yüzeylerindeki aşınma, kablo kılıflarındaki çizikler ve kılavuz kanal hizası kontrol edilmelidir.

Kılavuz kanal içinde biriken yabancı maddeler temizlenmelidir. Gevşeyen bağlantı elemanları sıkılmalı, aşınmış parçalar sistem tamamen arızalanmadan değiştirilmelidir.

Bakım aralıkları günlük çevrim sayısına, ortam koşullarına ve hareket hızına göre belirlenmelidir. Yoğun çalışan bir uzun strok uygulaması, düşük çevrimli bir sisteme göre daha sık incelenmelidir.

Sonuç

Hareketli makinelerde uzun mesafeli kablo taşımak, dikkatli tasarım ve doğru bileşen seçimi gerektirir. Enerji zinciri, kılavuz kanal, kablolar ve bağlantı elemanları bir bütün olarak değerlendirilmelidir.

Doğru planlanan uzun strok uygulaması, kabloların kontrollü hareket etmesini sağlar, sürtünmeyi azaltır ve sistemin çalışma ömrünü uzatır. Uygun bükülme yarıçapı, dengeli kablo yerleşimi ve doğru hizalama güvenilirliğin temelini oluşturur.

Düzenli bakım ve kontrollü devreye alma ile desteklenen uzun strok uygulaması, üretim kesintilerini azaltır ve hareketli elektrik altyapısının daha güvenli çalışmasına katkı sağlar.
