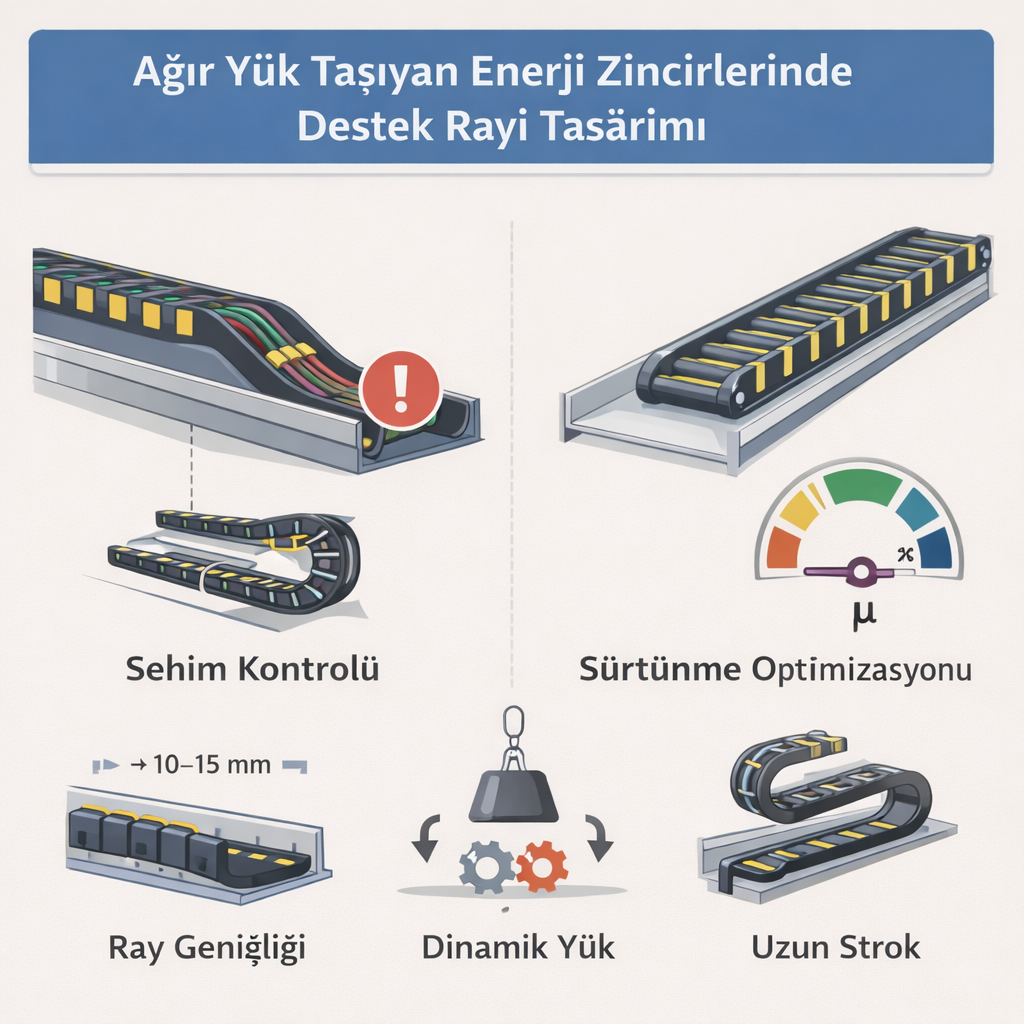

Ağır Yük Taşıyan Enerji Zincirlerinde Destek Rayı Tasarımı

Ağır yük taşıyan enerji zincirleri (hareketli kanal sistemleri), özellikle uzun strok mesafelerinde ve yüksek kablo yoğunluğunda ciddi mekanik stres altında çalışır. Bu sistemlerde en kritik unsur zincirin kendisi değil, destek rayı tasarımıdır. Yanlış tasarlanmış bir ray, zincirin ömrünü yarıya indirebilir.

1. Neden Destek Rayı Gerekir?

Enerji zinciri belirli bir serbest taşıma uzunluğuna kadar kendi kendini destekleyebilir. Ancak:

• Kablo ağırlığı arttığında

• Strok mesafesi uzadığında

• Yatay hareket mesafesi büyüdüğünde

zincirin alt kısmında sürtünmeli kayma oluşur.

Bu durumda destek rayı devreye girer. Rayın görevi:

• Sehim kontrolü sağlamak

• Zincirin alt gövdesini yönlendirmek

• Sürtünme yüzeyini optimize etmek

• Aşınmayı azaltmak

2. Temel Hesap Parametreleri

Destek rayı tasarımında üç ana parametre dikkate alınmalıdır:

1. Zincir + Kablo Toplam Ağırlığı (kg/m)
Metre başına toplam yük belirlenir.

2. Strok Uzunluğu (m)
Uzun strok, sürtünme mesafesini artırır.

3. Hız ve İvme (m/s – m/s²)
Dinamik yük statik yükten farklıdır.

Örnek:

Toplam ağırlık = 15 kg/m
Strok = 20 m
Hız = 2 m/s

Bu değerler zincirin kendi taşıma kapasitesini aşabilir. Bu durumda kaymalı sistem zorunlu hale gelir.

3. Ray Tasarımında Sehim Kontrolü

Enerji zincirinin serbest açıklıkta yaptığı aşağı yönlü eğilmeye sehim denir.

Sehim artarsa:

• İç kablolarda basınç oluşur

• Bölmeler deformasyona uğrar

• Zincir kilitlenebilir

Destek rayı, zincirin alt hattını düz bir eksende tutmalıdır. Ray yüzeyi:

• Düzgün

• Toleranslı

• Yüzey pürüzlülüğü düşük

olmalıdır.

4. Sürtünme Optimizasyonu

Ağır yük uygulamalarında zincirin alt hattı ray üzerinde kayar.

Sürtünme katsayısı arttıkça:

• Motor yükü artar

• Enerji tüketimi yükselir

• Ray aşınması hızlanır

Bu nedenle ray malzemesi seçimi kritiktir:

• Galvanizli çelik

• Sertleştirilmiş alüminyum

• Polimer kaplı çelik yüzeyler

Uzun strok sistemlerde ray yüzeyine düşük sürtünmeli şerit eklenebilir.

5. Ray Genişliği ve Kılavuzlama

Destek rayı zincir genişliğinden minimum 10–15 mm daha geniş seçilmelidir. Aksi halde:

• Zincir raydan taşabilir

• Yan sürtünme artar

• Düzensiz aşınma oluşur

Ağır yük sistemlerinde yan kılavuz plakaları önerilir. Bu plakalar zincirin lateral sapmasını önler.

6. Dinamik Yük Analizi

Enerji zincirleri yalnızca ağırlık taşımaz; hız ve ivme etkisiyle darbe yükü de oluşur.

Dinamik yük = Statik yük × ivme katsayısı

Yüksek ivmeli CNC veya robot uygulamalarında ray tasarımı daha rijit yapılmalıdır.

Özellikle:

• Başlangıç duruş noktaları

• Yön değişim noktaları

• Strok sonu tampon bölgeleri

ilave güçlendirme gerektirir.

7. Uzun Strokta Kaymalı Sistemler

20 metre ve üzeri strok mesafelerinde genellikle kaymalı sistem tercih edilir.

Bu sistemde:

• Zincirin üst hattı alt hat üzerinde kayar

• Alt hat ray üzerinde sabit kalır

• Enerji zinciri iki katlı yapı oluşturur

Ray düzlüğü burada kritik hale gelir. Milimetrik hizalama hatası uzun mesafede büyür.

8. Sık Yapılan Tasarım Hataları

1. Rayı zincirden dar seçmek

2. Ray yüzeyini pürüzlü bırakmak

3. Yük hesabını yalnızca kablo ağırlığına göre yapmak

4. İvme faktörünü ihmal etmek

5. Strok boyunca destek sürekliliğini bozmamak

Bu hatalar zincir ömrünü %40’a kadar düşürebilir.

9. Mühendislik Yaklaşımı

Doğru destek rayı tasarımı şu sırayla ilerler:

1. Toplam kg/m hesaplanır

2. Strok uzunluğu belirlenir

3. Hız ve ivme değerlendirilir

4. Serbest taşıma kapasitesi kontrol edilir

5. Kaymalı sistem gerekip gerekmediği analiz edilir

6. Ray genişliği ve malzemesi seçilir

Bu adımlar uygulanmadan yapılan tasarım eksiktir.

Sonuç

Ağır yük taşıyan enerji zincirlerinde destek rayı yalnızca yardımcı bir parça değildir; sistem ömrünü belirleyen ana bileşendir.

Doğru tasarım:

• Sehim kontrol eder

• Sürtünmeyi optimize eder

• Dinamik yükü dengeler

• Motor yükünü azaltır

• Uzun servis ömrü sağlar

Enerji zincirinde başarısızlık çoğu zaman zincirin değil, rayın hatasıdır.
