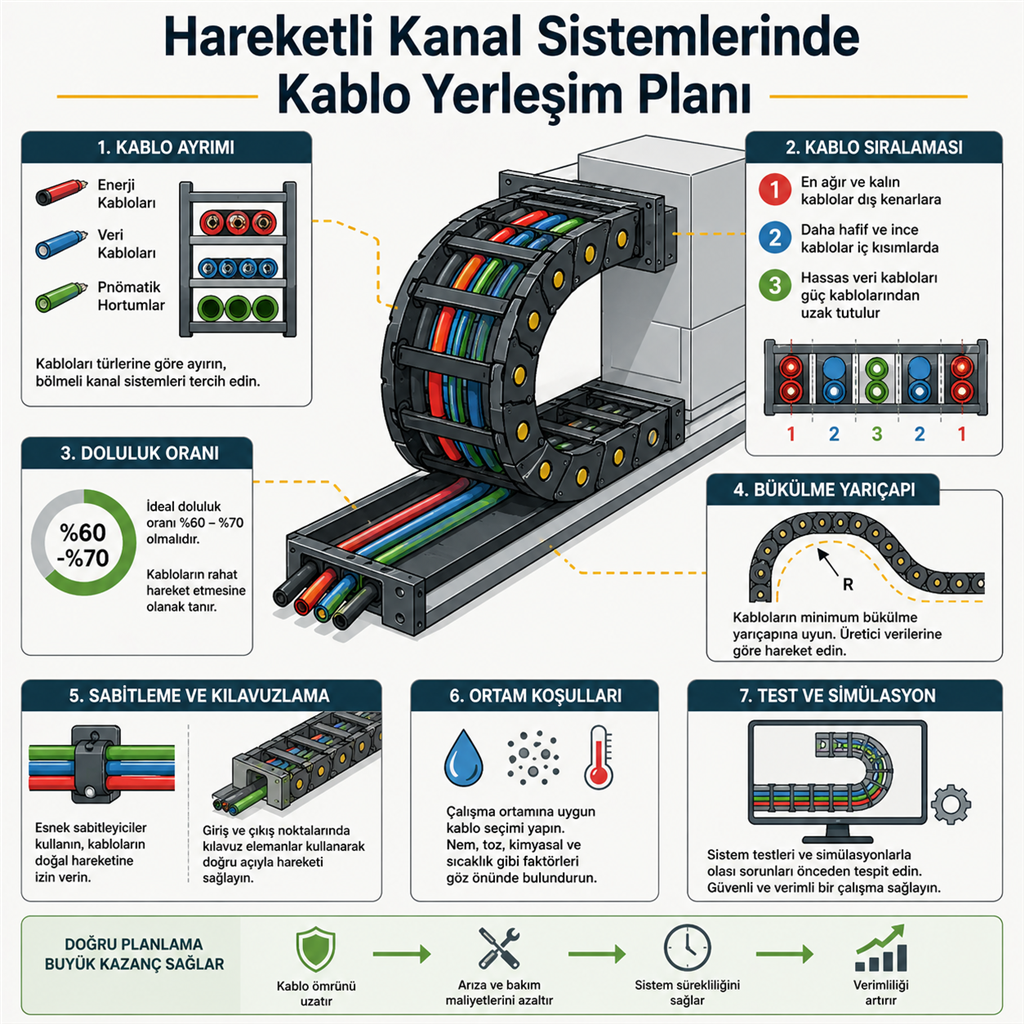

Hareketli Kanal Sistemlerinde Kablo Yerleşim Planı

Hareketli kanal sistemleri, dinamik çalışan makinelerde kabloların güvenli ve düzenli şekilde taşınmasını sağlayan kritik altyapılardır. Bu sistemlerde yapılan en küçük planlama hatası; kablo aşınması, kopma, sinyal kaybı ve hatta sistem duruşlarına kadar uzanan ciddi sonuçlar doğurabilir. Bu nedenle doğru bir kablo yerleşim planı, hem sistem ömrünü uzatır hem de bakım maliyetlerini düşürür.

Yerleşim Planının Temel Mantığı

Kablo yerleşim planı oluştururken ilk kural, kabloların hareket yönüne uygun şekilde konumlandırılmasıdır. Hareketli kanal içinde kablolar rastgele değil, belirli bir düzen ve hiyerarşi içinde yerleştirilmelidir. Enerji kabloları, veri kabloları ve pnömatik hortumlar birbirinden ayrılmalı ve mümkünse bölmeli kanal sistemleri tercih edilmelidir.

Bu ayrım, elektromanyetik etkileşimleri azaltarak sinyal kalitesini korur. Aynı zamanda kabloların birbirine sürtünmesini engelleyerek mekanik aşınmayı minimuma indirir.

Doğru Kablo Sıralaması

Hareketli kanal sistemlerinde kablo yerleşiminin en kritik noktalarından biri sıralamadır. Genel kural şu şekildedir:

• En ağır ve kalın kablolar dış kenarlara yerleştirilir

• Daha hafif ve ince kablolar iç kısımlarda konumlandırılır

• Hassas veri kabloları, güç kablolarından uzak tutulur

Bu düzen, hareket sırasında oluşan kuvvetlerin dengeli dağılmasını sağlar. Aksi durumda kablolar birbirini sıkıştırabilir ve zamanla deformasyon oluşur.

Doluluk Oranı ve Boşluk Yönetimi

Kanalın tamamen doldurulması, en sık yapılan hatalardan biridir. İdeal doluluk oranı genellikle %60 – %70 civarında olmalıdır. Bu boşluk, kabloların hareket sırasında rahatça yer değiştirmesine olanak tanır.

Yetersiz boşluk durumunda kablolar birbirine baskı yapar ve bu durum izolasyon hasarlarına yol açar. Aşırı boşluk ise düzensiz hareket ve dolanma riskini artırır. Bu yüzden denge kritik bir faktördür.

Bükülme Yarıçapı ve Esneklik

Her kablonun belirli bir minimum bükülme yarıçapı vardır. Bu sınırın altına inilmesi, kablonun iç yapısına zarar verir. Yerleşim planı oluşturulurken kanalın dönüş noktaları ve kablo esnekliği mutlaka dikkate alınmalıdır.

Özellikle sürekli hareket eden sistemlerde, kabloların uzun ömürlü olması için üretici verilerine uygun hareket edilmelidir. Aksi halde erken arızalar kaçınılmaz olur.

Sabitleme ve Kılavuzlama

Kabloların kanal içerisinde sabitlenmesi, düzensiz hareketi önler. Ancak bu sabitleme çok sıkı yapılmamalıdır. Kabloların doğal hareketine izin verecek şekilde esnek sabitleyiciler kullanılmalıdır.

Ayrıca kanal giriş ve çıkış noktalarında kılavuz elemanlar kullanılması, kabloların doğru açıyla hareket etmesini sağlar. Bu küçük detay, uzun vadede büyük avantaj sağlar.

Ortam Koşullarına Uyum

Hareketli kanal sistemlerinde kablo yerleşim planı yapılırken çalışma ortamı mutlaka göz önünde bulundurulmalıdır. Tozlu, nemli veya kimyasal ortamlarda kullanılan kabloların izolasyon yapısı farklı olmalıdır.

Ayrıca yüksek sıcaklık veya düşük sıcaklık gibi ekstrem koşullar da kablo davranışını doğrudan etkiler. Bu nedenle planlama yalnızca mekanik değil, çevresel faktörleri de kapsamalıdır.

Test ve Simülasyon

Yerleşim planı tamamlandıktan sonra sistem mutlaka test edilmelidir. Deneme çalışmaları sırasında kabloların hareketi gözlemlenmeli, sürtünme veya sıkışma olup olmadığı kontrol edilmelidir.

Günümüzde birçok mühendislik yazılımı, hareketli kanal sistemlerini simüle ederek olası sorunları önceden tespit etme imkânı sunar. Bu araçların kullanılması, sahadaki riskleri ciddi oranda azaltır.

Sonuç

Hareketli kanal sistemlerinde kablo yerleşim planı, sistem performansının temel belirleyicisidir. Doğru sıralama, uygun doluluk oranı, bükülme yarıçapına dikkat edilmesi ve çevresel koşulların göz önünde bulundurulması, sistemin uzun ömürlü ve sorunsuz çalışmasını sağlar.

Planlama aşamasında gösterilen özen, ileride oluşabilecek büyük arızaların önüne geçer. Bu da hem zaman hem maliyet açısından ciddi bir kazanç anlamına gelir.
