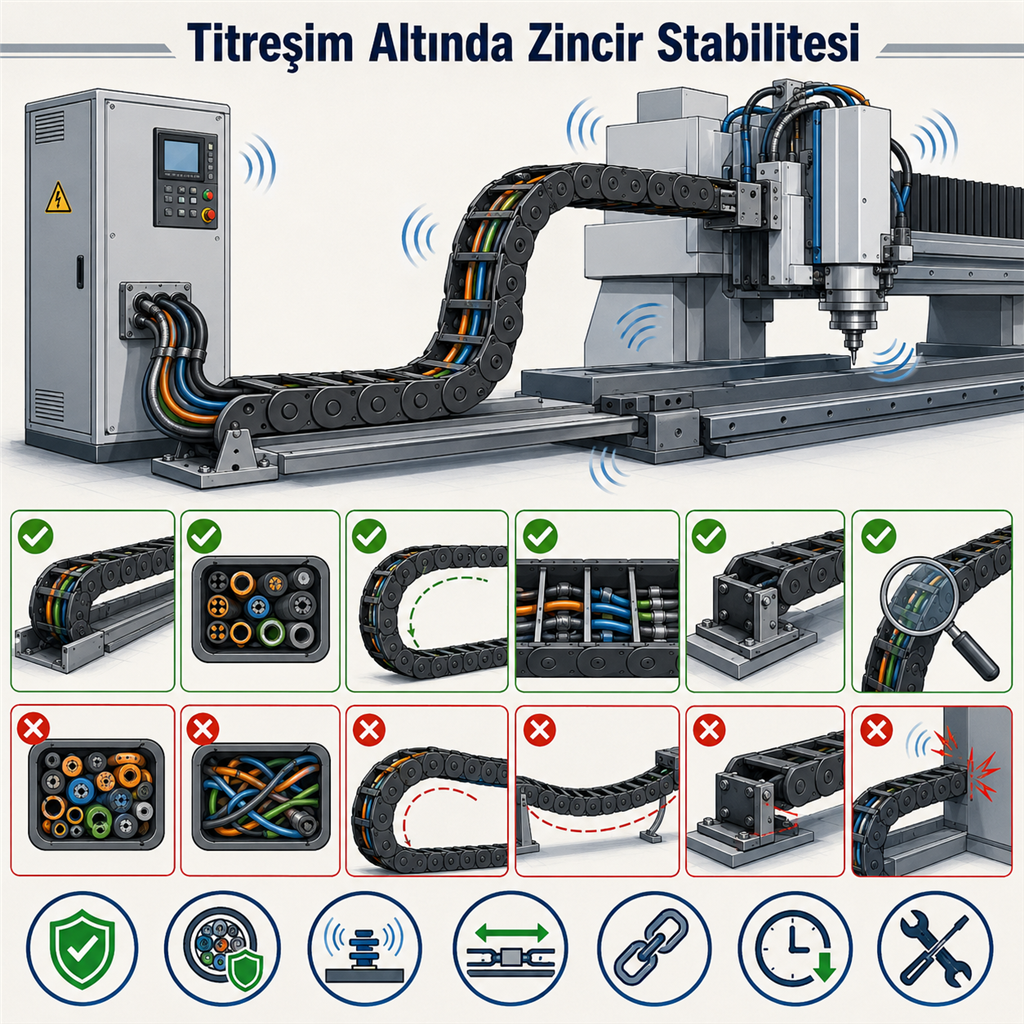

Hareketli Kanal Sistemlerinde Titreşim Altında Zincir Stabilitesi

Hareketli Kanal Sistemlerinde Titreşim Altında Zincir Stabilitesi

Endüstriyel makinelerde kablo ve hortumların güvenli şekilde taşınması, yalnızca sabit tesisatlarda değil, hareketli hatlarda da büyük önem taşır. Özellikle titreşimli makinelerde çalışan kablo grupları, sıradan kablo düzenleme yöntemleriyle uzun süre güvenli kalamaz. Hareketli eksenler, ileri-geri çalışan mekanizmalar, robotik sistemler, CNC makineleri, paketleme hatları ve otomasyon ekipmanları sürekli hareket ve titreşim üretir. Bu ortamlarda hareketli kanal sistemleri, kabloları düzenli, kontrollü ve güvenli biçimde taşıyan temel çözümlerden biridir.

Hareketli kanal sistemleri, kabloların ve hortumların belirli bir güzergâhta kontrollü şekilde hareket etmesini sağlar. Bu sistemler çoğu zaman enerji zinciri, kablo taşıma kanalı veya hareketli kablo kanalı olarak da adlandırılır. Temel amaç; kablonun rastgele bükülmesini, sıkışmasını, kopmasını, ezilmesini veya makine parçalarına sürtünmesini önlemektir. Ancak titreşimli ortamlarda yalnızca kanalın varlığı yeterli değildir. Zincirin kendi stabilitesi, yani hareket sırasında formunu, hizasını ve bağlantı bütünlüğünü koruyabilmesi gerekir.

Titreşim altında zincir stabilitesi, sistemin uzun ömürlü çalışması için kritik bir unsurdur. Zincir hattı düzgün desteklenmediğinde, titreşim zamanla bağlantı noktalarında boşluk oluşturabilir. Kanal baklaları arasında gevşeme, yanlara salınım, raydan çıkma, kablo sıkışması veya aşırı ses oluşabilir. Bu durum hem kablo ömrünü kısaltır hem de makine performansını olumsuz etkiler. Bu nedenle hareketli kanal sistemleri tasarlanırken ilk hedef, zincirin hareket boyunca kontrollü ve dengeli kalmasını sağlamaktır.

Stabiliteyi etkileyen ilk faktör doğru kanal ölçüsüdür. Kanalın iç hacmi, taşınacak kablolar ve hortumlar için ne çok dar ne de gereğinden fazla geniş olmalıdır. Çok dar kanal seçimi, kabloların birbirine baskı yapmasına ve hareket sırasında sürtünmenin artmasına neden olur. Gereğinden büyük kanal ise kabloların kanal içinde kontrolsüz hareket etmesine yol açabilir. Bu iki durum da titreşimli ortamda risk yaratır. Hareketli kanal sistemleri için ideal ölçü seçimi, kablo çapı, adet, bükülme yarıçapı ve hareket mesafesi birlikte değerlendirilerek yapılmalıdır.

Bükülme yarıçapı, zincir stabilitesinde doğrudan belirleyici olan bir başka kriterdir. Kablolar, teknik özelliklerine uygun olmayan dar bükülmelerle taşındığında iç yapılarında zorlanma oluşur. Titreşim bu zorlanmayı artırarak kablo kırılmalarına, izolasyon yıpranmasına ve sinyal kayıplarına neden olabilir. Hareketli kanal sistemleri seçilirken kanalın bükülme yarıçapı, içinden geçecek en hassas kabloya göre belirlenmelidir. Özellikle veri kabloları, servo kablolar, pnömatik hortumlar ve güç kabloları aynı zincir içinde taşınıyorsa bu hesap daha dikkatli yapılmalıdır.

Titreşimli makinelerde zincirin güzergâhı da stabilite açısından önemlidir. Kanalın hareket hattı mümkün olduğunca düz, dengeli ve mekanik engellerden uzak olmalıdır. Eğer kanal sürekli bir yüzeye çarpıyor, yan duvara sürtünüyor veya hareket sırasında salınım yapıyorsa sistem kısa sürede yıpranır. Bu nedenle montaj öncesinde makinenin çalışma yönü, hareket mesafesi, hızlanma-durma noktaları ve titreşim kaynağı incelenmelidir. Hareketli kanal sistemleri, makinenin doğal hareketine uyum sağlayacak şekilde yerleştirilmelidir.

Destekleme ve kılavuzlama, titreşim altında zincir stabilitesinin temel taşıdır. Uzun hareket mesafelerinde zincirin kendi ağırlığı ve içindeki kabloların yükü dikkate alınmalıdır. Gereken noktalarda taşıyıcı raylar, destek profilleri veya kılavuz kanallar kullanılmalıdır. Desteksiz bırakılan uzun zincir hatlarında sarkma, sekme veya yanlara kaçma görülebilir. Bu durum özellikle yüksek hızlı makinelerde daha ciddi sonuçlar doğurur. Doğru desteklenen hareketli kanal sistemleri, titreşimli çalışma koşullarında daha sessiz, dengeli ve kontrollü performans gösterir.

Zincir içindeki kablo yerleşimi de ihmal edilmemelidir. Farklı çap ve özellikteki kablolar aynı bölmede düzensiz şekilde bırakılırsa hareket sırasında birbirine sürtünür. Bu sürtünme zamanla kablo kılıflarında aşınma oluşturur. Ayrıca ağır güç kabloları ile hassas sinyal kablolarının kontrolsüz teması, hem mekanik hem de elektromanyetik açıdan sorun yaratabilir. Bu nedenle hareketli kanal sistemleri içinde kablolar ayırıcı bölmeler, seperatörler veya uygun iç düzenleme elemanlarıyla yerleştirilmelidir.

Titreşim altında bağlantı noktalarının dayanımı ayrıca değerlendirilmelidir. Zincirin sabit ve hareketli uç bağlantıları, sistemin en fazla zorlanan bölgeleridir. Bu bölgelerde gevşeme, çatlama veya yanlış hizalama oluşursa tüm zincir hareketi bozulabilir. Bağlantı braketleri, montaj plakaları ve sabitleme elemanları titreşimli çalışma koşullarına uygun seçilmelidir. Montaj sırasında bağlantıların sağlam olması kadar, kanalın hareketine izin verecek doğru konumda yapılması da önemlidir. Hareketli kanal sistemleri, ne tamamen serbest bırakılmalı ne de doğal hareketini engelleyecek şekilde zorlanmalıdır.

Malzeme seçimi de zincir stabilitesini belirleyen önemli bir unsurdur. Kullanılacak kanalın üretildiği malzeme, ortam sıcaklığına, kimyasal etkilere, yağ buharına, toza, darbeye ve çalışma hızına uygun olmalıdır. Plastik gövdeli hareketli kanallar birçok uygulamada hafiflik ve esneklik avantajı sunarken, ağır sanayi alanlarında daha yüksek mekanik dayanım gerekebilir. Burada amaç yalnızca titreşime dayanmak değil, titreşimle birlikte gelen diğer çevresel etkilere de karşı koymaktır. Bu yüzden hareketli kanal sistemleri, çalışma ortamının tamamı dikkate alınarak seçilmelidir.

Titreşimli ortamlarda bakım planı oluşturmak da güvenli kullanımın parçasıdır. Zincir hattı düzenli olarak kontrol edilmezse küçük gevşemeler veya aşınmalar geç fark edilir. İlk aşamada yalnızca hafif ses veya küçük bir hizalama problemi gibi görünen durumlar, ileride kablo kopması veya kanal kırılmasıyla sonuçlanabilir. Bakım sırasında kanal baklaları, bağlantı noktaları, kablo yüzeyleri, ayırıcılar, taşıyıcı raylar ve sabitleme elemanları gözden geçirilmelidir. Hareketli kanal sistemleri, düzenli kontrol edildiğinde titreşimli ortamlarda çok daha uzun ömürlü olur.

Zincir stabilitesini artırmak için sistemin çalışma hızı ve ivmelenmesi de dikkate alınmalıdır. Ani kalkış ve duruşlar, titreşim etkisini artırabilir. Kanalın makine hareketine uyum sağlayabilmesi için hız, ivme, hareket mesafesi ve yük dengesi birlikte hesaplanmalıdır. Özellikle robotik sistemlerde veya hızlı otomasyon hatlarında bu hesaplar daha hassas yapılmalıdır. Hareketli kanal sistemleri, yalnızca statik ölçülere göre değil, dinamik çalışma koşullarına göre değerlendirilmelidir.

Sonuç olarak, titreşim altında zincir stabilitesi; doğru kanal ölçüsü, uygun bükülme yarıçapı, kontrollü kablo yerleşimi, sağlam bağlantı, yeterli destekleme ve düzenli bakımın birleşimiyle sağlanır. Hareketli kanal sistemleri, titreşimli endüstriyel alanlarda kabloların güvenli biçimde taşınmasına, makine duruşlarının azalmasına ve bakım maliyetlerinin kontrol altında tutulmasına katkı sağlar. Güvenli bir tasarım için kanal yalnızca bir kablo taşıyıcı olarak değil, makinenin hareketli yapısına uyum sağlayan teknik bir koruma sistemi olarak ele alınmalıdır.
