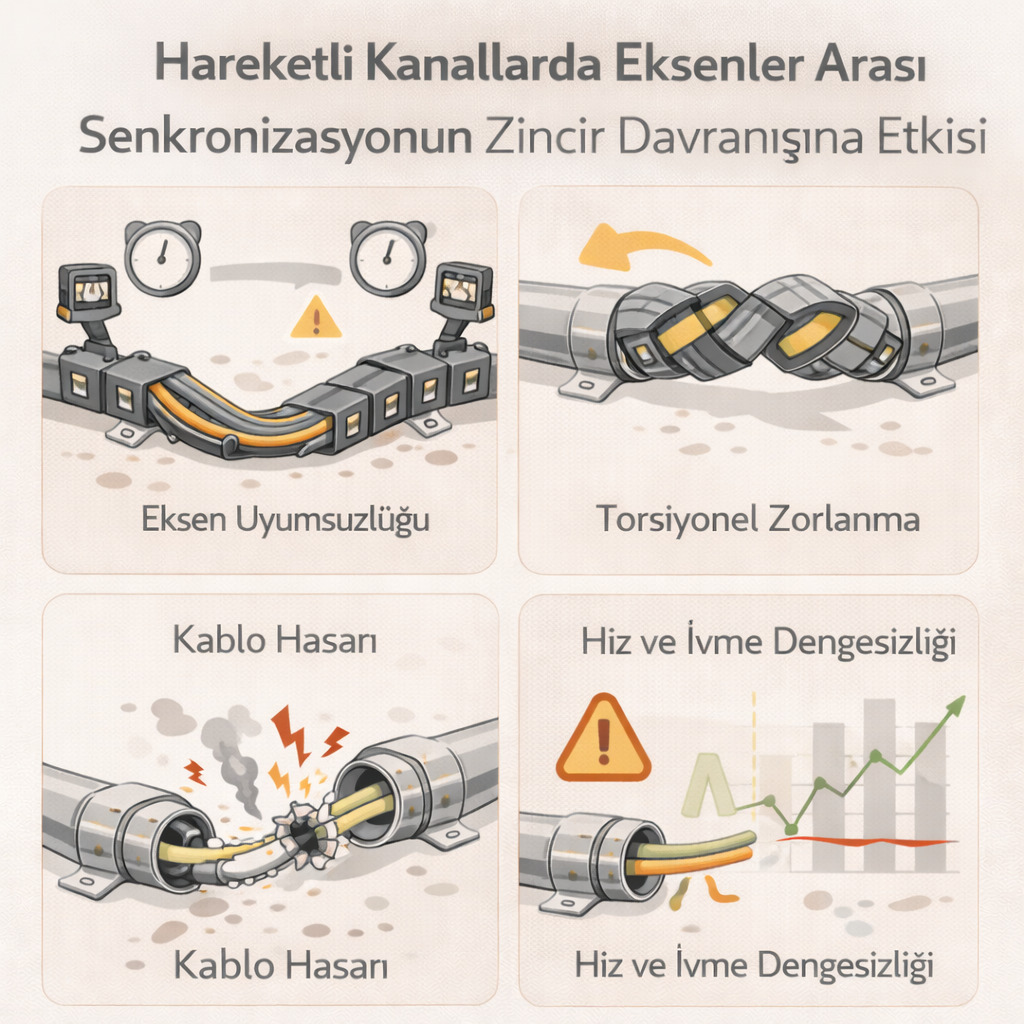

Hareketli Kanallarda Eksenler Arası Senkronizasyonun Zincir Davranışına Etkisi

Endüstriyel otomasyon sistemlerinde hareketli kanallar (enerji zincirleri), kablo ve hortumların kontrollü bir şekilde taşınmasını sağlar. Ancak özellikle çok eksenli robot sistemleri, gantry yapılar ve paralel hareketli mekanizmalarda zincirin davranışı yalnızca taşıdığı yükle değil, eksenler arası senkronizasyon ile de doğrudan ilişkilidir. Senkronizasyon hataları, zincir üzerinde öngörülmeyen gerilimler oluşturarak hem mekanik aşınmayı hem de kablo hasarını hızlandırır.

Bu makalede eksenler arası senkronizasyonun ne olduğu, zincir davranışını nasıl etkilediği ve sistem tasarımında neden kritik bir parametre olduğu ele alınmaktadır.

Eksenler Arası Senkronizasyon Nedir?

Çok eksenli sistemlerde birden fazla motor veya lineer hareket mekanizması aynı anda çalışır. Senkronizasyon, bu eksenlerin belirlenen hız, konum ve ivme değerlerinde birlikte ve uyumlu şekilde hareket etmesi anlamına gelir. Teorik olarak tüm eksenler eş zamanlı çalışsa da pratikte mikro gecikmeler ve sapmalar oluşabilir.

Bu küçük sapmalar:

• Zincirin doğal hareket hattını bozar

• Yan ve torsiyonel yük oluşturur

• Segmentler arası dengesiz zorlanma yaratır

Özellikle uzun strok mesafelerinde bu etkiler büyüyerek sistem ömrünü ciddi şekilde etkiler.

Senkronizasyon Hatalarının Zincir Üzerindeki Mekanik Etkileri

Eksenler arası uyumsuzluk, zincirin tasarlanan düzlem dışında zorlanmasına neden olur. Zincir, normalde yalnızca bükülme ekseni boyunca çalışacak şekilde tasarlanmıştır. Ancak senkronizasyon bozulduğunda zincir hem bükülür hem de burulur.

Bu durum şu sonuçlara yol açar:

• Segmentlerin eğik çalışması

• Pim ve mafsal bölgelerinde asimetrik aşınma

• Zincirin düzgün kapanmaması

• Titreşim artışı

Uzun vadede bu etkiler zincirin mekanik ömrünü ciddi şekilde kısaltır.

Torsiyonel Zorlanma ve Kanal Segmentleri

Senkronizasyon hatalarının en belirgin sonucu torsiyonel zorlanmadır. Torsiyonel yük, zincirin ekseni etrafında burulmasına neden olur. Zincir tasarımında genellikle bu tip yükler ikincil kabul edilir; ancak çok eksenli sistemlerde ana risk hâline gelebilir.

Torsiyonel zorlanma altında:

• Yan plakalar farklı yönlerde yük alır

• Segment bağlantıları hizasını kaybeder

• Zincir yüzeyinde sürtünme artar

Bu durum, kabloların da doğal bükülme yarıçapının dışına çıkmasına yol açar.

Kablo Hasarı ile Senkronizasyon İlişkisi

Zincir davranışı bozulduğunda en fazla etkilenen bileşen kablolardır. Kablolar, zincir içinde belirli bir düzen ve yarıçapta hareket edecek şekilde yerleştirilir. Senkronizasyon hatası nedeniyle oluşan dengesiz hareket, kabloların yan yüzeylere baskı yapmasına neden olur.

Bu tür durumlarda:

• İzolasyon yüzeyinde sürtünme izleri oluşur

• Kablolar birbirine baskı yapar

• Bükülme yarıçapı bozulur

Uzun süreli çalışmalarda bu durum erken kablo arızalarına yol açabilir.

Hız ve İvme Farklarının Etkisi

Senkronizasyon yalnızca konum eşleşmesi değil, hız ve ivme uyumunu da kapsar. Eksenlerden birinin ani hızlanması veya yavaşlaması, zincir üzerinde anlık çekme veya sıkıştırma etkisi oluşturur.

Bu dinamik yükler:

• Zincir halkalarında darbe etkisi yaratır

• Bağlantı noktalarında gevşemeye neden olur

• Hareket sırasında titreşimi artırır

Bu nedenle eksen kontrol sistemlerinin hassas ayarlanması zincir sağlığı açısından kritik öneme sahiptir.

Uzun Strok Sistemlerde Senkronizasyonun Önemi

Uzun mesafeli hareket sistemlerinde küçük senkronizasyon sapmaları bile büyüyerek ciddi mekanik gerilimlere dönüşür. Kısa strok uygulamalarda fark edilmeyen hatalar, uzun strok sistemlerde zincirin bir tarafının erken aşınmasına neden olabilir.

Bu tür uygulamalarda:

• Destek sistemleri daha kritik hâle gelir

• Zincir hizalaması düzenli kontrol edilmelidir

• Eksen kontrol parametreleri hassas ayarlanmalıdır

Aksi takdirde zincir, tasarlanan çevrim sayısına ulaşamadan arızalanabilir.

Sensör ve Kontrol Sistemlerinin Rolü

Modern otomasyon sistemlerinde eksenler arası senkronizasyon, sensörler ve yazılım kontrolüyle sağlanır. Ancak kalibrasyon hataları veya kontrol algoritmalarındaki gecikmeler zincir üzerinde olumsuz etki yaratabilir.

Bu nedenle:

• Konum geri besleme sistemleri düzenli test edilmelidir

• Hız ve ivme parametreleri optimize edilmelidir

• Yazılım güncellemeleri sonrası sistem davranışı gözlemlenmelidir

Zincir davranışı, yalnızca mekanik değil; kontrol mühendisliği perspektifiyle de değerlendirilmelidir.

Sahada Görülen Belirtiler

Senkronizasyon kaynaklı zincir problemleri genellikle belirli belirtiler verir. Bu belirtiler erken tespit edilirse büyük arızalar önlenebilir.

Dikkat edilmesi gereken işaretler:

• Zincirin bir tarafında daha fazla aşınma

• Hareket sırasında titreşim veya ses artışı

• Kablolarda düzensiz yer değiştirme

Bu belirtiler, eksenler arası uyumun yeniden analiz edilmesi gerektiğini gösterir.

Sonuç

Hareketli kanallarda eksenler arası senkronizasyon, zincir davranışını doğrudan etkileyen kritik bir parametredir. Küçük senkronizasyon hataları bile torsiyonel zorlanma, asimetrik aşınma ve erken kablo hasarı gibi ciddi sonuçlara yol açabilir.

Bu nedenle enerji zinciri sistemleri, yalnızca mekanik kapasite açısından değil; çok eksenli hareket senaryoları ve kontrol hassasiyeti açısından da değerlendirilmelidir. Doğru senkronizasyon, zincir ömrünün ve kablo güvenliğinin temel anahtarıdır.
