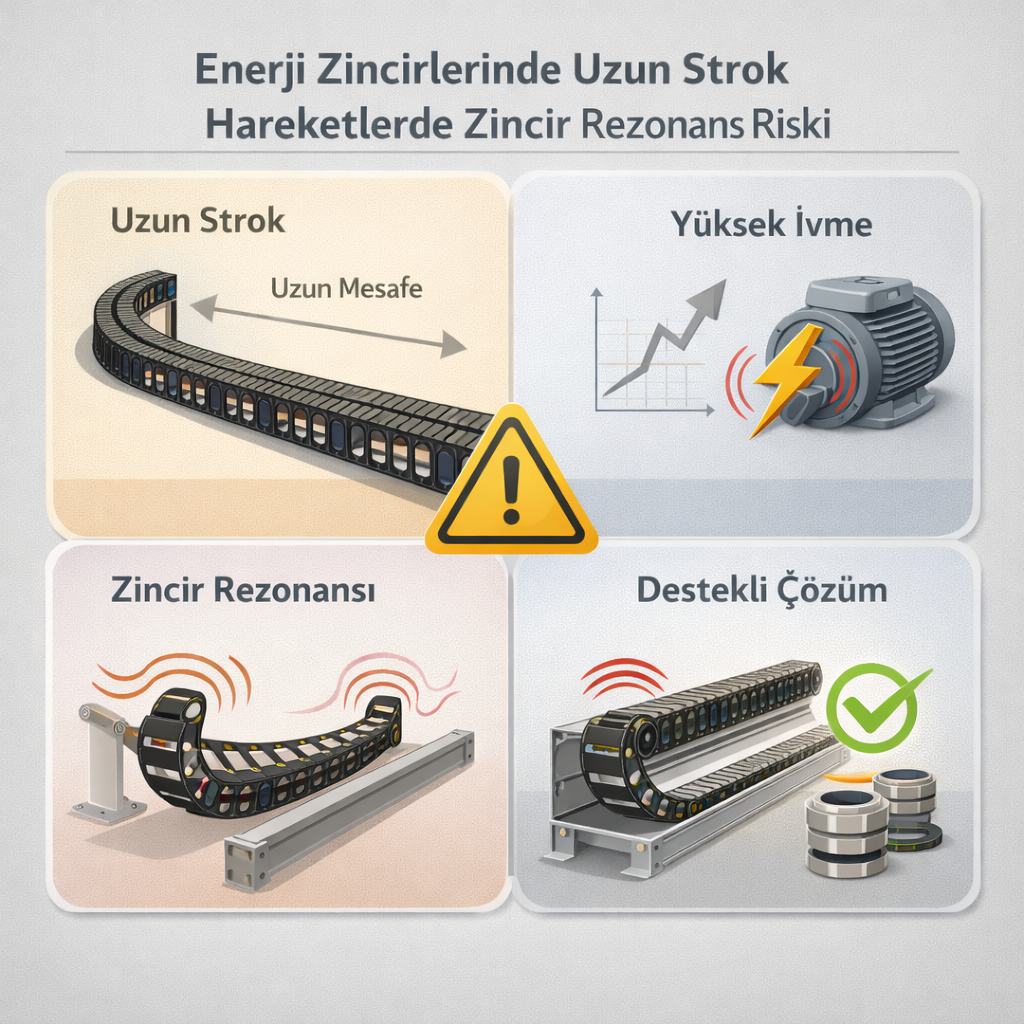

Enerji Zincirlerinde Uzun Strok Hareketlerde Zincir Rezonans Riski

Enerji Zincirlerinde Uzun Strok Hareketlerde Zincir Rezonans Riski





Endüstriyel otomasyon sistemlerinde uzun strok (uzun mesafeli doğrusal hareket) uygulamaları giderek yaygınlaşıyor. Özellikle portal robotlar, büyük CNC tezgâhları, gantry sistemler ve otomatik depo çözümlerinde 5–20 metre arası hareket mesafeleri sıradan hale geldi. Ancak bu mesafeler arttıkça enerji zinciri tasarımında göz ardı edilen kritik bir risk ortaya çıkar: rezonans.

Rezonans, sistemin doğal frekansı ile dışarıdan uygulanan titreşim frekansının çakışması sonucu oluşur. Bu durum enerji zincirlerinde ciddi hasarlara, gürültü artışına ve erken sistem arızalarına neden olabilir.

1. Uzun Strok Neden Risklidir?

Kısa strok sistemlerde zincir kendi ağırlığını nispeten dengeli taşır. Ancak uzun strokta:

  • Zincirin serbest açıklık mesafesi artar

  • Sarkma miktarı büyür

  • Dinamik ivme etkisi katlanır

  • Kütle dağılımı daha kritik hale gelir

Örneğin 12 metrelik bir eksende çalışan enerji zinciri, ani hızlanma ve yavaşlama sırasında kendi içinde titreşim modları üretir. Bu titreşimler sistem frekansına yaklaşırsa rezonans oluşur.

2. Rezonans Nasıl Ortaya Çıkar?

Rezonans genellikle üç temel faktörün birleşimiyle oluşur:

  1. Uzun serbest açıklık

  2. Yüksek hız ve ani ivme

  3. Düzensiz kablo ağırlık dağılımı

Özellikle düşük hız–yüksek tork kombinasyonlarında, motor titreşimleri zincire iletilir. Bu titreşim, zincirin doğal salınım frekansına denk gelirse sistem adeta yay gibi davranmaya başlar.

Sonuçlar:

  • Bağlantı noktalarında gevşeme

  • Zincir bağlantı pimlerinde aşınma

  • Kablo iç izolasyon hasarı

  • Gürültü artışı

3. Zincirin Doğal Frekansı Neye Bağlıdır?

Enerji zincirinin doğal frekansı aşağıdaki parametrelerle ilişkilidir:

  • Zincir malzemesi (plastik, hibrit, çelik destekli)

  • Zincir genişliği ve yüksekliği

  • İç doluluk oranı

  • Kablo ağırlık merkezi

  • Serbest açıklık uzunluğu

Örneğin yüksek doluluk oranına sahip bir hareketli kanal, düşük doluluk oranına sahip zincire göre daha düşük doğal frekansa sahip olabilir. Bu da rezonans riskini değiştirir.

4. Uzun Strokta Yapılan Yaygın Hatalar

  • Standart zinciri uzun mesafede kullanmak

  • Destek kanalı eklememek

  • Hız–ivme değerlerini kontrol etmemek

  • Zincir içi kablo düzenini önemsememek

Özellikle 8 metre üzerindeki sistemlerde destekli zincir tasarımı ya da glide bar sistemleri tercih edilmelidir.

5. Mühendislik Çözümleri

Rezonans riskini azaltmak için uygulanabilecek yöntemler:

a) Destek Kanallı Tasarım
Uzun açıklıklarda zincirin alt kısmının desteklenmesi titreşim genliğini azaltır.

b) İvme Kontrolü
Servo parametrelerinde yumuşak kalkış ve duruş eğrileri kullanılmalıdır.

c) Kütle Dengesi
Kablolar zincir içinde dengeli yerleştirilmeli, ağırlık merkezi ortalanmalıdır.

d) Bölmeli İç Tasarım
Ayrı kablo kanalları kullanarak çarpışma ve iç titreşim azaltılabilir.

e) Çift Zincir Çözümü
Bazı ağır sistemlerde tek geniş zincir yerine iki paralel zincir tercih edilir.

6. CNC ve Gantry Sistemlerde Kritik Noktalar

Uzun strok CNC sistemlerinde rezonans çoğu zaman yüksek hızda değil, orta hız aralığında ortaya çıkar. Bunun nedeni sistemin belirli bir hızda doğal frekansına yaklaşmasıdır.

Test yaklaşımı:

  • Boşta çalıştırma testi

  • Farklı hız aralıklarında titreşim ölçümü

  • Termal kamera ile kablo ısınma kontrolü

  • Gürültü seviyesi analizi

Bu testler proje devreye alma aşamasında mutlaka yapılmalıdır.

7. Zincir Ömrüne Etkisi

Rezonans sadece anlık bir titreşim sorunu değildir. Uzun vadede:

  • Zincir pimlerinde yorulma

  • Kablo bükülme yarıçapında deformasyon

  • İç damar kopmaları

  • Beklenmedik üretim duruşları

oluşturur.

Bir zincirin teorik ömrü 10 milyon çevrim olabilir; ancak rezonans altında bu değer ciddi şekilde düşer.

8. Tasarımda Önleyici Yaklaşım

Uzun strok uygulamalarında enerji zinciri seçimi yapılırken şu parametreler mutlaka projeye dahil edilmelidir:

  • Maksimum hız (m/s)

  • Maksimum ivme (m/s²)

  • Toplam kablo ağırlığı (kg/m)

  • Strok mesafesi (m)

  • Çalışma frekansı (Hz)

Bu değerler üretici teknik tabloları ile birlikte değerlendirilmelidir.

Sonuç

Uzun strok hareketli sistemlerde enerji zinciri rezonans riski, çoğu projede göz ardı edilen ama yüksek maliyetli arızalara yol açabilen kritik bir konudur. Doğru zincir seçimi, dinamik analiz ve dengeli kablo yerleşimi sayesinde bu risk minimize edilebilir.

Hareket arttıkça tasarım hassasiyeti de artar.
