Hareketli Kanal Sistemlerinde Güvenli Hareket Analizi

Hareketli Kanal Sistemlerinde Güvenli Hareket Analizi

Endüstriyel otomasyonun kalbinde hareket vardır. Robotlar, CNC makineleri, taşıma sistemleri ve üretim hatları sürekli olarak ileri-geri, yukarı-aşağı ya da dairesel hareketler yapar. Bu hareketin içinde kablolar da vardır. Ancak kablolar, mekanik parçalar gibi sert ve dayanıklı değildir; bükülmeye, sürtünmeye ve yanlış yönlendirmelere karşı hassastır. Bu yüzden hareketli kanal sistemleri, modern üretim tesislerinde vazgeçilmez bir yapı haline gelmiştir.

Hareketli kanal sistemleri, kabloların kontrollü bir şekilde hareket etmesini sağlayan, onları dış etkilerden koruyan ve belirli bir bükülme yarıçapı içinde yönlendiren sistemlerdir. Ancak bu sistemlerin gerçekten verimli çalışabilmesi için en kritik konu hareket analizidir. Yani sistemin nasıl hareket ettiği, hangi hızlarda çalıştığı, hangi eksenlerde yön değiştirdiği ve kabloların bu harekete nasıl tepki verdiği doğru analiz edilmelidir.

Hareket analizi yapılmadan kurulan bir sistem, kısa vadede çalışıyor gibi görünse bile uzun vadede kablo arızalarına, kopmalara ve üretim kayıplarına yol açar. Özellikle yüksek hızda çalışan makinelerde bu risk daha da artar. Çünkü hız arttıkça kablolar üzerindeki mekanik stres de artar. Bu noktada hareketli kanal sistemleri yalnızca bir taşıyıcı değil, aynı zamanda bir koruma ve yönlendirme mekanizmasıdır.

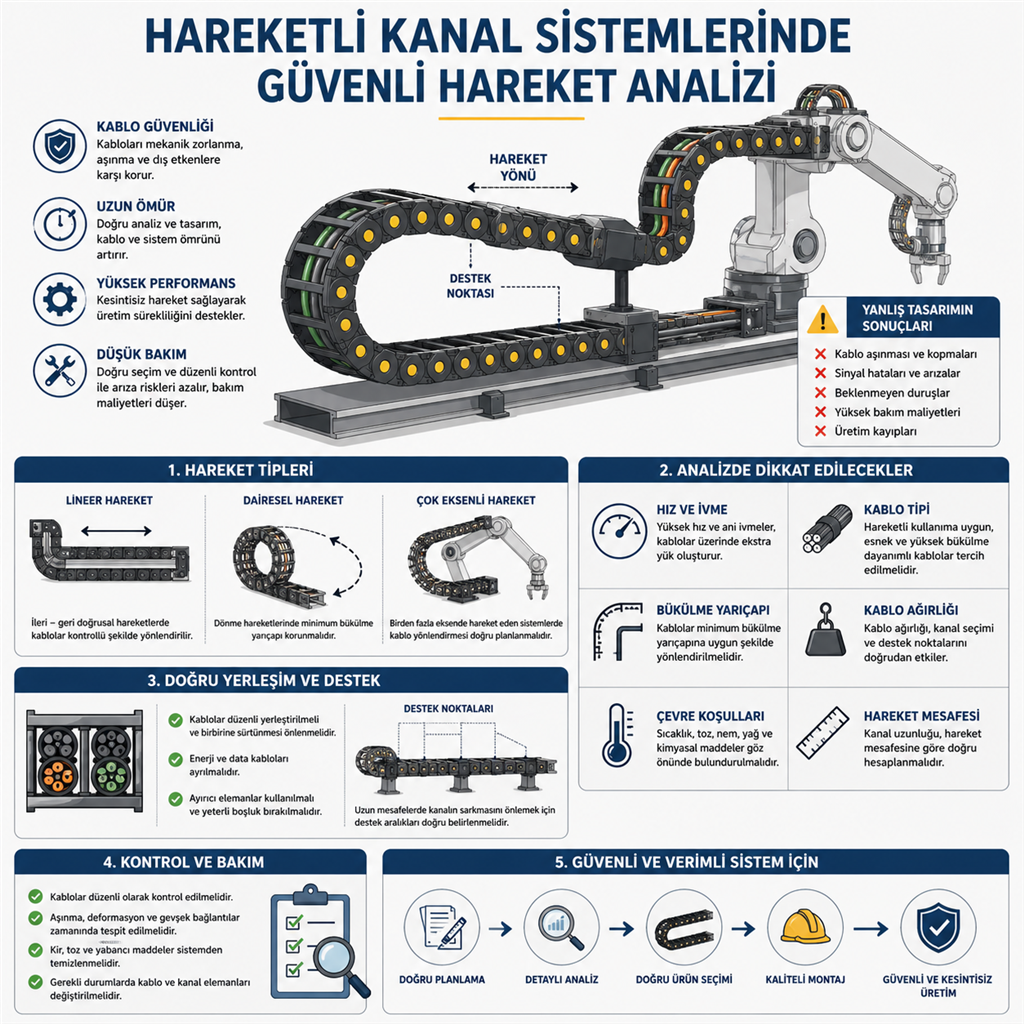

Hareket analizinin ilk adımı, sistemin hareket tipini doğru tanımlamaktır. Lineer hareketler, en yaygın kullanılan sistemlerden biridir. Bu sistemlerde kanal belirli bir hat boyunca ileri-geri hareket eder. Ancak bu basit gibi görünen hareket bile yanlış tasarlandığında kabloların aşırı gerilmesine veya sıkışmasına neden olabilir. Bu yüzden kanal uzunluğu, kablo yerleşimi ve destek noktaları dikkatle planlanmalıdır.

Dairesel ve çok eksenli hareketlerde ise analiz daha karmaşık hale gelir. Robotik sistemlerde kablolar farklı açılarda bükülür, döner ve yön değiştirir. Bu tür uygulamalarda hareketli kanal sistemleri, kabloların minimum bükülme yarıçapına uygun şekilde yerleştirilmesini sağlamalıdır. Aksi halde kabloların iç yapısı zamanla zarar görür ve iletken kopmaları oluşabilir. Bu durum dışarıdan hemen fark edilmeyebilir ancak sistem performansını ciddi şekilde etkiler.

Bir diğer önemli konu hız ve ivmedir. Hareketli kanal sistemleri yalnızca hareketin varlığına göre değil, hızına göre de tasarlanmalıdır. Yüksek hızda çalışan sistemlerde ani duruşlar ve hızlanmalar kablolar üzerinde ekstra yük oluşturur. Bu nedenle kanalın yapısı, bağlantı elemanları ve kablo sabitleme yöntemleri bu dinamik kuvvetlere uygun olmalıdır. Aksi halde kanal içinde kabloların yer değiştirmesi, birbirine sürtünmesi veya düzensiz hareket etmesi kaçınılmaz hale gelir.

Hareket analizi yapılırken kablo tipi de göz önünde bulundurulmalıdır. Her kablo hareketli kullanım için uygun değildir. Standart kablolar, sürekli bükülme ve hareket altında kısa sürede yıpranabilir. Bu nedenle hareketli kanal sistemleri içinde kullanılacak kabloların esnek yapıda, çok telli ve yüksek bükülme dayanımına sahip olması gerekir. Ayrıca kablo çapı, ağırlığı ve dış kaplama özellikleri de sistem performansını doğrudan etkiler.

Kanal içi yerleşim, hareket analizinin en kritik aşamalarından biridir. Kablolar kanal içine rastgele yerleştirildiğinde zamanla birbirine dolaşır, sürtünür ve aşınır. Oysa doğru yerleşimde kablolar belirli bir düzen içinde, yeterli boşluk bırakılarak ve uygun ayırıcılar kullanılarak konumlandırılır. Bu sayede hem kablo ömrü uzar hem de sistem daha stabil çalışır. Özellikle enerji ve data kablolarının ayrılması, elektromanyetik etkileşimi azaltmak açısından önemlidir.

Destek sistemleri de güvenli hareket analizinin bir parçasıdır. Uzun hareket mesafelerinde kanalın belirli noktalardan desteklenmesi gerekir. Bu destekler, kanalın sarkmasını önler ve hareketin dengeli olmasını sağlar. Özellikle yatay uygulamalarda doğru destek kullanılmadığında kanalın ortasında deformasyon oluşabilir. Bu da kabloların düzensiz hareket etmesine ve zamanla hasar görmesine neden olur.

Dış ortam uygulamalarında hareketli kanal sistemleri daha zorlu koşullarla karşılaşır. Toz, kir, yağ, su ve kimyasal maddeler sistemin performansını etkileyebilir. Bu nedenle dış ortamda kullanılacak sistemlerde kapalı yapı, dayanıklı malzeme ve uygun sızdırmazlık çözümleri tercih edilmelidir. Ayrıca düşük sıcaklık veya yüksek sıcaklık gibi ekstrem koşullar da kablo ve kanal performansını etkileyebilir.

Bakım ve izleme süreçleri de hareket analizi kadar önemlidir. Kurulum ne kadar doğru yapılmış olursa olsun, sistem zaman içinde aşınır. Bu yüzden düzenli kontrol yapılmalı, kabloların durumu gözlemlenmeli ve gerektiğinde müdahale edilmelidir. Hareketli kanal sistemleri, doğru tasarlandığında bakım ihtiyacını minimize eder ancak tamamen ortadan kaldırmaz.

Sonuç olarak hareketli kanal sistemleri, yalnızca kabloları taşıyan bir yapı değil, aynı zamanda onları yöneten ve koruyan bir sistemdir. Güvenli hareket analizi yapılmadan kurulan sistemler kısa sürede arızaya açık hale gelir. Oysa doğru analizle tasarlanan bir sistem, hem kablo ömrünü uzatır hem de üretim sürekliliğini garanti altına alır.

Endüstriyel dünyada verimlilik, yalnızca makinelerin performansıyla değil, onları destekleyen altyapının kalitesiyle belirlenir. Hareketli kanal sistemleri de bu altyapının en kritik parçalarından biridir. Doğru planlama, doğru ürün seçimi ve doğru analiz ile bu sistemler uzun yıllar sorunsuz çalışabilir.
