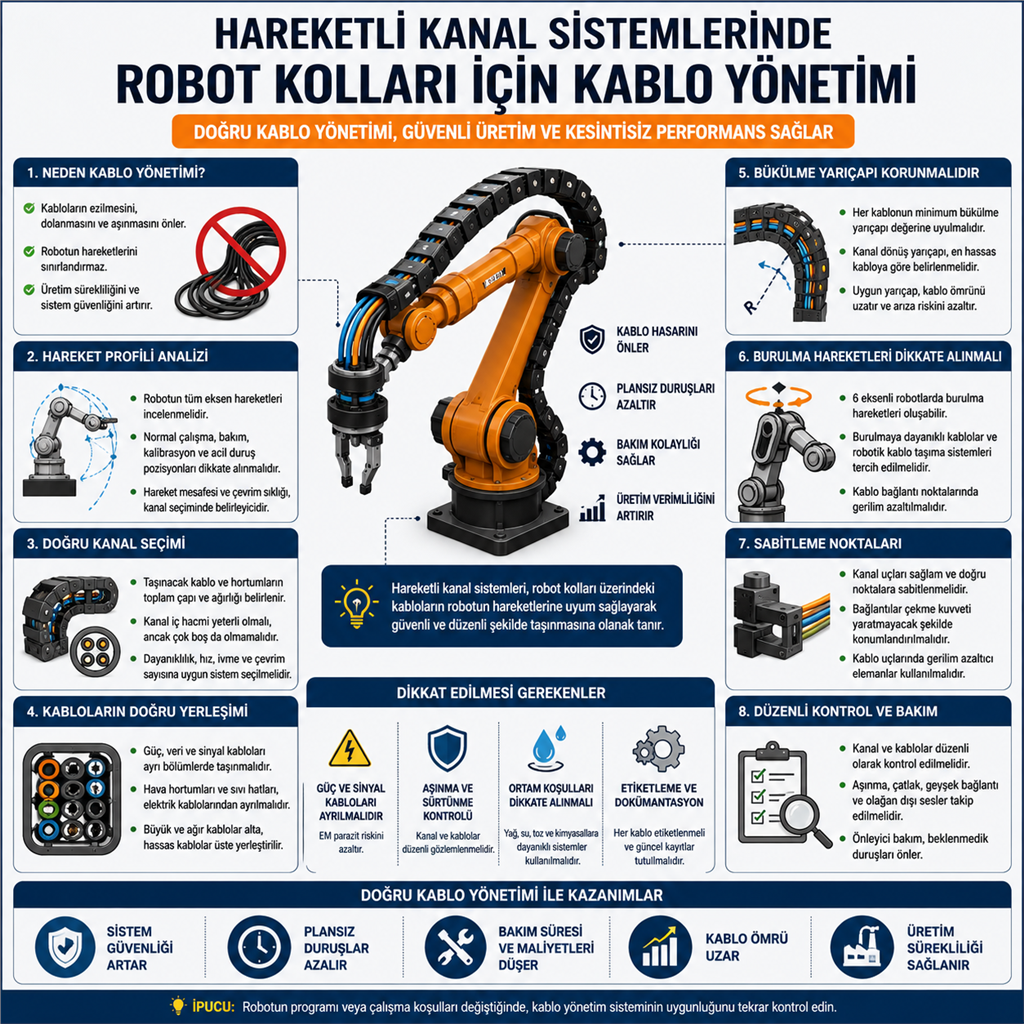

Hareketli Kanal Sistemlerinde Robot Kolları İçin Kablo Yönetimi

Robot kolları, otomasyon sistemlerinin en hareketli ve en yoğun çalışan bileşenleri arasında yer alır. Kaynak, montaj, taşıma, paketleme, boyama ve kalite kontrol gibi işlemleri gerçekleştiren robotlar, üretim boyunca sürekli yön değiştirir. Bu hareket sırasında robot koluna bağlı enerji, veri, sinyal ve pnömatik hatların güvenli biçimde taşınması gerekir. Hareketli kanal sistemleri, bu kabloların robotun hareketlerine uyum sağlamasına yardımcı olur.

Robot kollarında kullanılan kabloların kontrolsüz bırakılması; ezilme, dolaşma, aşırı bükülme ve sürtünme gibi sorunlara yol açabilir. Kablolarda meydana gelen küçük bir hasar bile robotun durmasına, üretim hattının aksamasına veya güvenlik sistemlerinin devreye girmesine neden olabilir. Bu nedenle hareketli kanal sistemleri, robotik üretim alanlarında yalnızca düzen sağlayan bir ekipman değil, üretim sürekliliğini destekleyen temel bir altyapı çözümüdür.

Robot Kollarında Kablo Yönetimi Neden Gereklidir?

Robot kolları birden fazla eksende hareket eder. Bazı robotlar yalnızca ileri ve geri hareket ederken bazıları aynı anda dönme, eğilme, uzanma ve burulma hareketleri gerçekleştirebilir. Robot koluna bağlı kablolar da bu hareketleri takip etmek zorundadır.

Kabloların serbest biçimde bırakılması, hareket sırasında robot gövdesine veya çevredeki ekipmanlara çarpmasına neden olabilir. Uzun bırakılan kablolar hareketli parçalara dolanabilir. Gereğinden kısa bırakılan kablolar ise robot kolu en uzak konumuna ulaştığında gerilebilir.

Hareketli kanal sistemleri, kabloları belirli bir hareket doğrultusunda yönlendirir. Böylece kabloların rastgele savrulması önlenir. Robot kolu hareket ederken kablolar, hareketli kanal sistemi içerisinde düzenli biçimde ilerler.

Bu yapı, kabloların mekanik zorlanmasını azaltır ve sistemin daha öngörülebilir şekilde çalışmasını sağlar.

Robotun Hareket Profili Analiz Edilmelidir

Hareketli kanal sistemleri seçilmeden önce robotun hareket profili ayrıntılı biçimde incelenmelidir. Robotun kaç eksende hareket ettiği, hangi açılarda döndüğü, ne kadar uzağa eriştiği ve hareketlerin ne sıklıkla tekrarlandığı belirlenmelidir.

Bir robot kolunun kablo yönetimi yalnızca normal çalışma hareketlerine göre planlanmamalıdır. Robotun bakım pozisyonu, takım değiştirme noktası, kalibrasyon hareketleri ve acil duruş sırasında ulaşabileceği konumlar da değerlendirilmelidir.

Hareketli kanal sistemleri robotun tüm hareket alanına uyum sağlayabilmelidir. Kanalın hareket mesafesi yetersiz kalırsa kablolar gerilebilir. Gereğinden uzun veya kontrolsüz bir sistem ise robot çevresinde dolaşma ve çarpışma riski oluşturabilir.

Robotun çevrim süresi de önemlidir. Yüksek hızlı çalışan robotlarda hareketli kanal sistemleri daha fazla ivme, titreşim ve tekrarlı harekete maruz kalır. Bu nedenle sistemin yalnızca taşıma kapasitesine değil, hareket hızına ve çevrim sayısına da uygun olması gerekir.

Doğru Hareketli Kanal Sistemi Nasıl Seçilir?

Robot kollarında kullanılacak hareketli kanal sistemleri, taşınacak hatların yapısına göre seçilmelidir. Güç kabloları, veri kabloları, sensör hatları, hava hortumları ve sıvı taşıyan hatlar aynı robot üzerinde bulunabilir.

Taşınacak kabloların toplam çapı ve ağırlığı belirlenmelidir. Hareketli kanal sistemi, bu yükü güvenli biçimde taşıyabilecek iç hacme ve mekanik dayanıklılığa sahip olmalıdır.

Kabloların kanal içerisine aşırı sıkı yerleştirilmesi doğru değildir. Kabloların hareket sırasında birbirine sürtünmemesi ve rahat biçimde bükülebilmesi için yeterli boşluk bırakılmalıdır.

Çok geniş bir kanal kullanılması da her zaman iyi bir çözüm değildir. Kablolar geniş boşluk içerisinde kontrolsüz hareket ederse birbirlerine çarpabilir veya kanal içerisinde dönerek zarar görebilir. Bu nedenle kanal ölçüsü, kablo grubuna uygun biçimde belirlenmelidir.

Kablolar Kanal İçinde Doğru Yerleştirilmelidir

Hareketli kanal sistemlerinin başarılı çalışması, kabloların kanal içerisindeki yerleşimine bağlıdır. Farklı çap ve görevdeki kablolar kontrolsüz biçimde üst üste bırakılmamalıdır.

Güç kabloları ile hassas veri ve sinyal kablolarının mümkün olduğunca ayrı bölümlerde taşınması gerekir. Bölmeli hareketli kanal sistemleri, farklı kablo gruplarının birbirinden ayrılmasını kolaylaştırır.

Hava hortumları ve sıvı hatları da elektrik kablolarından ayrılmalıdır. Bir hortumda meydana gelebilecek sızıntı veya bağlantı sorunu, elektrik kablolarını etkileyebilir.

Kablolar kanal içerisinde çaplarına göre düzenlenmelidir. Büyük ve ağır kabloların küçük veri kablolarının üzerine baskı yapması önlenmelidir. Kablolar hareket sırasında serbestçe bükülebilmeli ancak kanal içerisinde aşırı biçimde yer değiştirmemelidir.

Kabloların birbirine veya kanal yüzeyine bağlanarak tamamen sabitlenmesi, hareketli uygulamalarda sorun oluşturabilir. Kablo üreticisinin ve kanal sistemi üreticisinin önerdiği yerleşim koşulları dikkate alınmalıdır.

Bükülme Yarıçapı Korunmalıdır

Robot kollarında meydana gelen kablo arızalarının önemli nedenlerinden biri, uygun olmayan bükülme yarıçapıdır. Her kablonun güvenli biçimde çalışabileceği minimum bir bükülme yarıçapı vardır.

Kablonun bu değerden daha dar biçimde kıvrılması, iç iletkenlerin ve izolasyon katmanlarının zarar görmesine neden olabilir. Hasar başlangıçta dışarıdan fark edilmese bile zamanla sinyal kesintileri veya iletken kopmaları ortaya çıkabilir.

Hareketli kanal sisteminin dönüş yarıçapı, içerisindeki en hassas kabloya göre belirlenmelidir. Farklı kablo türlerinin aynı sistemde kullanıldığı durumlarda en büyük minimum bükülme yarıçapına sahip kablo esas alınmalıdır.

Robot kolunun bütün hareketleri sırasında bükülme yarıçapının korunması gerekir. Kanalın robot gövdesine çarpması veya sıkışması, dönüş yarıçapını değiştirebilir. Bu nedenle sistemin montaj konumu dikkatle seçilmelidir.

Burulma Hareketleri Dikkate Alınmalıdır

Robot kolları yalnızca doğrusal biçimde hareket etmez. Özellikle altı eksenli robotlarda kablolar aynı zamanda burulma hareketine maruz kalabilir.

Standart hareketli kanal sistemleri, doğrusal bükülme için uygun olsa da yoğun burulma hareketlerinde yetersiz kalabilir. Bu tür uygulamalarda robotik sistemlere özel, üç boyutlu hareketlere ve burulmaya uyum sağlayan kablo taşıma çözümleri tercih edilmelidir.

Robot kolunda kullanılan kabloların da burulmaya dayanıklı olması gerekir. Standart sabit tesisat kabloları robotik hareketlerde kısa sürede zarar görebilir. Yüksek çevrimli ve burulmalı uygulamalar için üretilmiş robot kabloları kullanılmalıdır.

Kabloların robot koluna bağlandığı noktalar da gerilimi azaltacak biçimde tasarlanmalıdır. Bağlantı noktalarında aşırı sıkıştırma yapılmamalı, kablonun doğal hareketi engellenmemelidir.

Sabitleme Noktaları Doğru Konumlandırılmalıdır

Hareketli kanal sistemlerinin uç noktaları sağlam biçimde sabitlenmelidir. Kanalın bir ucu sabit robot tabanına, diğer ucu ise hareketli robot bölümüne bağlanabilir.

Sabitleme noktaları robotun hareketi sırasında çekme kuvveti oluşturmayacak şekilde seçilmelidir. Yanlış konumlandırılan bir bağlantı noktası, kanalın dengesiz hareket etmesine veya kabloların uç bağlantılarında gerilmesine neden olabilir.

Kablo uçlarında uygun gerilim azaltıcı elemanlar kullanılmalıdır. Böylece robot hareket ettiğinde oluşan kuvvet doğrudan elektrik bağlantılarına aktarılmaz.

Kablo rakorları, bağlantı kelepçeleri ve taşıyıcı elemanlar düzenli olarak kontrol edilmelidir. Gevşeyen bir bağlantı, hareketli kanal sisteminin güzergâhını değiştirebilir ve robotla çarpışmasına yol açabilir.

Sürtünme ve Aşınma Kontrol Edilmelidir

Hareketli kanal sistemleri sürekli çalıştığı için zaman içerisinde sürtünme ve aşınmaya maruz kalabilir. Kanalın robot gövdesine, güvenlik kafesine veya diğer ekipmanlara temas etmesi önlenmelidir.

Kabloların kanal iç yüzeyine sürekli sürtünmesi de dış kılıfın zarar görmesine neden olabilir. Kanal içerisindeki çapaklar, keskin kenarlar veya kırık bağlantılar kablolar için risk oluşturur.

Hareketli kanal sistemleri belirli aralıklarla görsel olarak incelenmelidir. Kırık baklalar, gevşek bağlantılar, şekil bozuklukları ve olağan dışı sesler erken arıza belirtileri olabilir.

Kablolar üzerinde parlama, yassılaşma, çatlama veya renk değişimi görülmesi, aşınmanın başladığını gösterebilir. Bu tür belirtiler fark edildiğinde yalnızca hasarlı kablonun değil, hasara neden olan hareketli kanal sisteminin de kontrol edilmesi gerekir.

Elektromanyetik Parazit Riski Azaltılmalıdır

Robot kollarında servo motorlar ve sürücüler nedeniyle elektromanyetik parazit oluşabilir. Güç kabloları ile veri ve sensör kablolarının aynı hareketli kanal sistemi içerisinde gelişigüzel taşınması, sinyal kalitesini olumsuz etkileyebilir.

Kanal içerisinde bölücüler kullanılarak güç ve sinyal kabloları birbirinden ayrılabilir. Ekranlı kabloların ekran bağlantıları üretici önerilerine göre yapılmalıdır.

Kabloların robot kontrol sistemi ile çevre ekipmanları arasındaki güzergâhları da dikkate alınmalıdır. Hareketli kanal sistemi içerisinde başlayan düzen, sabit hat güzergâhında da sürdürülmelidir.

Doğru kablo ayrımı, haberleşme hatalarını ve sensör kaynaklı yanlış duruşları azaltabilir.

Bakım ve Kablo Değişimi Kolaylaştırılmalıdır

Robotik üretim alanlarında bakım süresi mümkün olduğunca kısa tutulmalıdır. Bu nedenle hareketli kanal sistemleri, kablolara kolay erişim sağlayacak şekilde seçilmelidir.

Açılabilir kapaklara sahip kanal sistemleri, kablo ekleme ve değiştirme işlemlerini kolaylaştırır. Ancak kapakların çalışma sırasında kendiliğinden açılmaması gerekir.

Her kablo her iki ucundan etiketlenmelidir. Kabloların görevleri, bağlantı noktaları ve değişim tarihleri bakım kayıtlarında bulunmalıdır.

Bir kablo değiştirilirken diğer kabloların kanal içerisindeki düzeni bozulmamalıdır. Yeni eklenen kablonun çapı, bükülme yarıçapı ve hareket özellikleri mevcut sistemle uyumlu olmalıdır.

Düzenli Kontrol Üretim Sürekliliğini Destekler

Hareketli kanal sistemleri, robotun çalışma yoğunluğuna göre düzenli olarak kontrol edilmelidir. Yüksek çevrimli üretim hatlarında kontrol aralıklarının daha kısa tutulması gerekebilir.

Kanalın hareketi gözlemlenmeli, takılma, sıçrama, titreşim veya olağan dışı ses olup olmadığı değerlendirilmelidir. Robotun programında yapılan hareket değişiklikleri de kablo yönetimini etkileyebilir.

Robotun yeni bir işlem için yeniden programlanması durumunda hareketli kanal sisteminin güzergâhı tekrar kontrol edilmelidir. Önceki programda güvenli çalışan bir kablo sistemi, yeni hareketlerde yetersiz kalabilir.

Önleyici bakım sayesinde aşınan parçalar arıza oluşturmadan değiştirilebilir. Böylece beklenmedik robot duruşlarının ve üretim kayıplarının önüne geçilebilir.

Sonuç

Robot kollarında güvenli kablo yönetimi, robotik üretim sistemlerinin uzun ömürlü ve kesintisiz çalışması için kritik öneme sahiptir. Hareketli kanal sistemleri, enerji, veri, sinyal ve pnömatik hatların robot hareketlerine düzenli biçimde uyum sağlamasına yardımcı olur.

Doğru hareketli kanal sistemi seçilirken robotun hareket profili, çevrim sayısı, kablo ağırlığı, bükülme yarıçapı ve burulma hareketleri birlikte değerlendirilmelidir. Kablolar kanal içerisinde uygun biçimde ayrılmalı ve sabitleme noktaları dikkatle planlanmalıdır.

Düzenli kontrol edilen hareketli kanal sistemleri; kablo aşınmasını, plansız duruşları ve bakım maliyetlerini azaltabilir. Böylece robot kolları daha güvenli, verimli ve sürdürülebilir bir altyapıyla çalışabilir.
